При нормальной эксплуатации системы TS10 в работе находятся: одна газодувка, один электронагреватель, один контактный аппарат. Вторая нитка находится в горячем резерве.
При работе блока на мощности допускается вывод в ремонт одной технологической нитки системы сжигания водорода на срок до 8 часов. Если работоспособность этой нитки не восстановлена в течение указанного времени, блок должен быть переведен в “горячее” или “холодное” состояние и вывод теплоносителя из 1 контура должен быть снижен до минимума.
Управление системой дожигания реализовано с помощью следующих блокировок, формирующих управляющие воздействия по перечисленным ниже условиям:
автоматическое переключение с рабочей спирали на
резервную, в случае неисправности рабочей;
автоматическое переключение с рабочей газодувки на
резервную, в случае неисправности рабочей;
автоматическое открытие (закрытие) соответствующей
арматуры при переключении газодувки;
автоматическое отключение рабочей нитки при повышении
концентрации водорода более 3,5% и кислорода более 5%;
автоматическое включение продувки деаэратора азотной
газовой смесью при снижении давления менее 0,1 кгс/см2.
Парогазовая смесь из деаэратора продувки-подпитки TK10B01 расходом до 130 кг/час и давлением до 1,2 кгс/см2 (абс.) поступает в охладитель выпара TS10W01, где пар конденсируется. Из TS10W01 отсепарированный конденсат отводится по трубопроводу 18x2,5 в бак-гидрозатвор TS10B03, а из него по трубе 38x3 в приямок организованных протечек TY20B01.

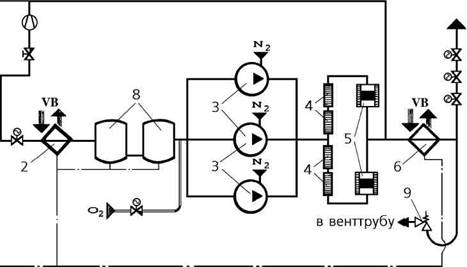

1-охладитель выпара TS10W01 2-охладитель газов TS10W02 3-газодувки TS11, 12, 13Д01 4-электронагреватели TS14, 15W01 5-контактные аппараты TS14, 15B01 6-хлодильник-сепаратор TS10W03 7-бак гидрозатвор TS10B03 8-буферные емкости TS10B01, 02 9-предохранительные клапаны
Неконденсирующиеся газы - кислород, азот, водород, и радиоа175ые благородные газы направляются в охладитель газов циркуляции TS10W02. Повторно отсепарированный конденсат по трубопроводу 18x2,5 отводится в бак-гидрозатвор TS10B03. В охладитель TS10W02 поступает также рециркулирующий поток газов, основным компонентом которого является азот.
