стекловата ф 500Арматура и оборудование СГО запитаны от секций 2 категории надежного питания, которые в случае обесточения получают энергоснабжение от дизель-генератора. Однако при обесточении секции надежного питания любой СБ автоматического включения газодувок TS21-23D01,02 не происходит. Они могут быть включены, в случае необходимости, с КУ БЩУ при наличии запаса по мощности дизеля после окончания запуска всех механизмов СБ по программе ПСП.
Принятые в проекте принципы построения системы спецгазоочистки обеспечивают устойчивую работу каждой линии очистки газов технологических сдувок в пределах проектных режимов работы энергоблока.

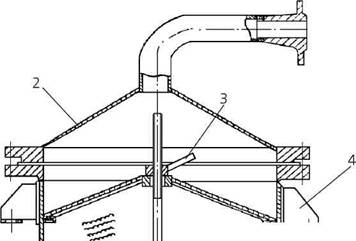

Самоочищающийся фильтр (СОФ) предназначен для очистки технологических сдувок от аэрозолей и воды. Расположены cамоочищающиеся фильтры в пом.А-417/1,2,3 негерметичной части РО. Фильтр состоит из цилиндрического корпуса сверхним и нижним днищами. Очищаемый газ подается в фильтр по трубе. Для очистки используется слой стекловолокна диаметром 11 мкм по ГОСТ 5174-49, которая загружается в корпус фильтра поле его гидроиспытаний. Создание необходимой плотности набивки стекловолокна (150 кг/м3) осуществляется сжатием стекловолокна между двумя конусными дисками путем вращения рукоятки.
стекловата ф 500
В процессе работы фильтра капли влаги (аэрозоли) укрупняются и, благодаря конической форме пакетов, стекают по стекловолокну к стенкам, а затем - в нижний корпус, служащий конденсатосборником. В центре нижнего корпуса имеется штуцер для отвода конденсата в бак-гидрозатвор TS21(22,23)B01. В нижней части обечайки корпуса врезан штуцер dy50 для отвода газа на цеолитовые фильтры.

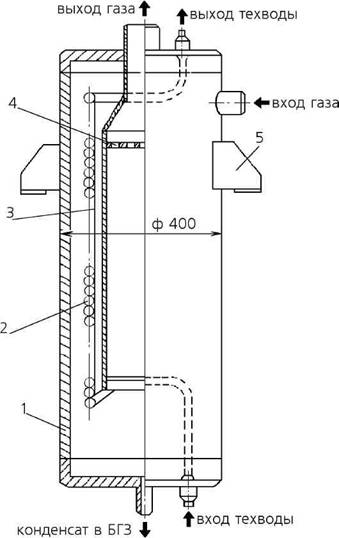

Конструкция теплообменников TS21,22,23W01 и TS31,32,33W01
Теплообменники TS21,22,23W01,02 предназначены для охлаждения подаваемой на очистку в систему СГО парогазовой смеси до температуры 40 0С, приемлемой по условиям эксплуатации оборудования системы и достижения оптимальной степени очистки.
Теплообменники TS31,32,33W01 предназначены для охлаждения выходящего после регенерации ЦФ воздуха до температуры менее 50 0С по условиям работоспособности газодувок TS21-23D01,02.
Все девять теплообменников -кожухотрубного типа и выполнены конструктивно одинаковыми. Расположены они на отметке 13.2 негерметичной части РО в помещениях А-417/1,2,3.
