ЛАБОРАТОРНАЯ РАБОТА №9
Испытание асинхронного короткозамкнутого двигателя
Цель работы:
1. Изучить устройство и принцип работы трехфазного асинхронного двигателя.
2. Снять и построить механическую и рабочие характеристики.
3. Ознакомиться с особенностями пуска и реверсирования, а также с работой двигателя при обрыве фазы.
Указания к работе
Используя рекомендованную литературу, ознакомьтесь с принципом работы, конструкцией и назначением основных частей трехфазного асинхронного короткозамкнутого двигателя. Обратите внимание на выполнение обмотки статора, создающей вращающееся магнитное поле. Уясните физические процессы, происходящие в короткозамкнутом обмотке ротора. Обратите внимание на особенности пуска асинхронного двигателя и на его рабочие свойства.
|
Асинхронным двигателем называется двигатель переменного тока, у которого скорость вращения ротора меньше скорости вращения магнитного поля и зависит от нагрузки на валу |
Благодаря простоте конструкции, удобству эксплуатации и надежности асинхронный двигатель стал самым распространенным двигателем в промышленности.
Асинхронный двигатель состоит из двух основных частей:
а) неподвижного статора;
б) вращающегося ротора.
Сердечник статора и ротора, разделенные небольшим воздушным зазором (0,3¸1,0 мм), составляют магнитную цепь машины. Для уменьшения потерь на вихревые токи сердечники статора и ротора набираются из штампованных листов (рис. 1) электротехнической стали толщиной 0,5 мм, изолированных друг от друга слоем лака или окалины.
В пазы, расположенные на внутренней поверхности статора, укладывается трехфазная обмотка из изолированного медного провода. Каждая фаза обмотки занимает 1/3 пазов статора. Таким образом все три фазы А, В, С обмотки статора смещены в пространстве под углом 120° одна относительно другой (рис. 2). Обмотка соединяется по схеме “звезда” или “треугольник”.
При питании такой системы обмоток трехфазным переменным током в статоре создается вращающееся магнитное поле.
По устройству обмотки ротора асинхронные двигатели делятся на два типа:
Рис. 1. Разрез сердечников статора и ротора
1. Пластина статора. 4. Паз ротора.
2. Паз статора. 5. Отверстие для насадки на вала
3. Пластина статора. 6. Воздушный зазор.
а) двигатели с короткозамкнутым ротором;
б) двигатели с фазным ротором (с контактными кольцами).
Обмотка к. з. ротора выполняется из медных или алюминиевых стержней, запрессованных в пазы ротора. По торцам стержни привариваются к кольцам из того же материала. В целом обмотка образует приводящую металлическую клетку, напоминающую “беличье колесо” (рис. 3).
В настоящее время у всех двигателей мощность до 100 кВт “беличье колесо” делается из алюминия путем заливки под давлением в пазы ротора.
Одновременно со стержнями ротора отливаются боковые кольца и крыльчатка вентилятора.
Обмотка фазного ротора выполняется по типу трехфазной обмотки статора из изолированного медного провода и соединяется, как правило, в “звезду”.
Три свободных конца обмотки подключаются к трем латунным контактным кольцам, насаженным на вал двигателя. С помощью неподвижных щеток, наложенных на контактные кольца, в цепь ротора можно включить пусковой или регулировочный резистор.

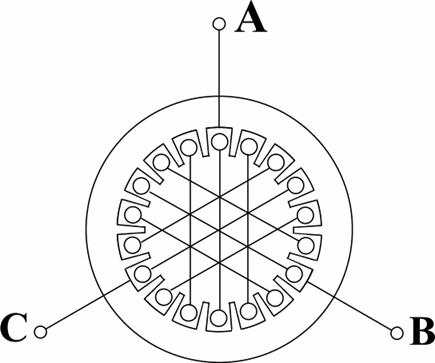

Рис. 2. Расположение фаз обмоток в сердечнике статора
