Рассмотрим схему современного фотоядерного эксперимента на примере установки ГРААЛЬ (GRAAL — Grenoble Accelerateur Anneau Laser) . На этой установке, начиная с 1990 года ведется систематическое изучение фоторождения мезонов и спектроскопия возбужденных состояний нуклона в области энергий гамма — квантов до 1500 МэВ на накопителе электронов ESRF (Гренобль, Франция). В этой области стало возможным исследование фоторождения странных частиц, векторных мезонов, что представляет интерес с точки зрения нуклонных и мезонных степеней свободы.

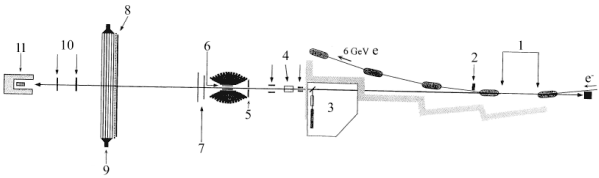

 Рис. 7.1. Основные элементы установки GRAAL: 1 — область взаимодействия лазерных фотонов с электронами накопителя, 2 — система мечения, 3 — лазерный хатч, 4 — система формирования и очистки гамма — пучка, 5 — широкоапертурный детектор нейтральных и заряженных частиц , 6 — мишень, 7 - пропорциональные камеры, 8 - двойная стена из пластиковых сцинтилляторов, 9 — электромагнитный калориметр, 10 — мониторы пучка, 11 — спектрометр полного поглощения. |
Несмотря на довольно большое количество самых разнообразных устройств, используемых при проведении эксперимента, их можно классифицировать как состоящие из элементов. Каждый элемент связан с отдельным информационным каналом, по которому в виде аналогового сигнала выдается информация об его амплитуде, времени срабатывания и т.д. Общее число информационных каналов на установке GRAAL составляет несколько тысяч, а в более крупных экспериментах может достигать миллионов. Однако, схема их компьютерной обработки оказывается достаточно однотипной (см.рис.7. 2).

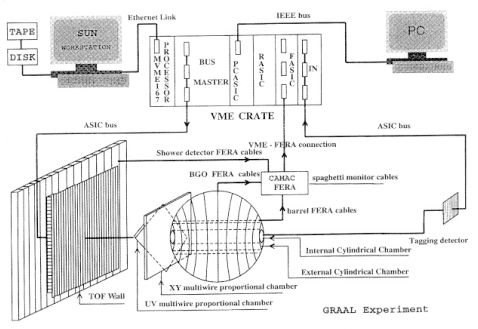

 Рис. 7.2. Блок — схема системы сбора и обработки данных установки GRAAL |
Каждый информационный канал содержит, как правило, предусилитель, кабельную линию связи, усилитель, дискриминатор, формирователь. После формирователя аналоговый сигнал становится логическим и поступает в аналого-цифровой преобразователь типа АЦП или ВЦП. По каждому информационному каналу сигналы со всех элементов детектора поступают в крейт VME, откуда с помощью процессора цифровой сигнал передается в компьютер и записывается в память для дальнейшей обработки. Для работы с большим количеством данных необходим достаточно мощный компьютер (SUN-station) и большие объемы памяти. Кроме этого, в работу включен персональный компьютер, который с помощью программы LABVIEW управляет экспериментальными устройствами (лазер, источники питания детекторов и др.). Рассмотрим теперь отдельные части экспериментальной установки более детально.
