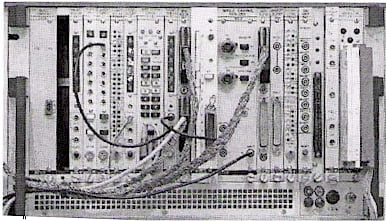

Система сбора данных эксперимента служит для сбора сигналов со всех детекторов установки, оцифровки сигналов и их записи на постоянные носители информации, а так же для настройки и контроля работы экспериментальной установки. В настоящее время в ядерной физике и физике элементарных частиц в качестве стандарта для построения систем сбора данных приняты стандарты САМАС (Computer Automated Measurement And Control) и VME. (VERSA Module Europe). Они представляют собой модульные системы, состоящие из различных приборов, а также цифровой стандартизованный интерфейс, используемый для компьютерной автоматизации и управления измерениями. Электроника системы сбора данных (Амплитудно-цифровые и время-цифровые преобразователи, счётчики и т.д.) выполняется в виде отдельных сменных модулей с интерфейсами САМАС или VME в зависимости от выбранного стандарта. Эти модули помещаются в один или несколько контейнеров (крейтов), которые предоставляют возможность обмена данными между различными модулями по внутренней шине. Одним из модулей в крейте обязательно является контроллер крейта. Общий вид крейтов САМАС и VME с помещёнными в них модулями показан на рис. 8.1. Как правило, один или несколько модулей системы имеют интерфейс для связи с персональным компьютером или же сами являются ЭВМ, выполненным в виде отдельного модуля. Важным элементом системы является программное обеспечение, посредством которого осуществляется управление экспериментальной установкой.
|
