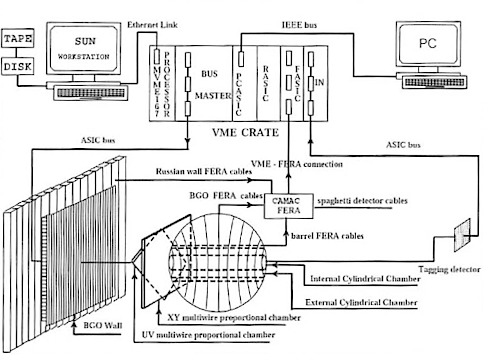

В качестве примера рассмотрим систему сбора данных уже упоминавшегося эксперимента GRAAL (рис. 8.2). Электроника реализована в модулях как системы САМАС, так и VME. Связь между модулями системы САМАС и VME осуществляется через модуль FASIC. Данные с каждого из детекторов установки поступают в модули САМАС и VME по шинам стандарта FERA (Fast Encode Readout ADC) и ASIC (Application Specific Integrated Circuit).
|
Управление оптической
системой лазера осуществляется с персонального компьютера (PC), через модуль PCAS1C,
связанного с PC по шине стандарта GPIB (IEEE bus). Управление всей установкой
осуществляется с рабочей станции SUN, связанной с модулем MVME167 посредством
ETHERNET соединения. Модуль MVME167 представляет собой одноплатный компьютер,
который служит для управления модулями VME по запросам с компьютера SUN. При помощи
программы AKIGRAAL, запускаемой с SUN, контролируется работа установки и организуется
сбор данных и их запись на DLT ленту. Объем одной ленты DLT равен 10 Гб. Система
сбора данных GRAAL может обработать событие с объёмом ~3200 бит за время ~17.5
мксек без передачи по ETHERNET и записи на DLT ленту, что соответствует загрузке
(потоку данных) ™ 23 Мб/сек. Скорость ETHERNET составляет 600 Кб/сек, скорость
записи на DLT ленту ~ 300 Кб/сек.
В эксперименте, поток
данных и объём одного события зависят от настроек установки и интенсивности пучка
гамма-квантов и составляет в среднем 100-150 Кб/сек и ~ 700 байт, соответственно.
Сигналом, указывающим системе сбора данных начать запись события,
является так называемый триггер. Различают физический или жесткий триггер, соответствующий
жестко заданным условиям отбора, и компьютерный или мягкий триггер, формируемым
программным способом. Физический триггер в установке GRAAL формируется при выполнении
следующих условий: BGO - калориметр срабатывает в совпадении с системой мечения.
При этом для того, чтобы отрезать события, не соответствующие рождению мезонов,
порог срабатывания BGO калориметра (минимальное суммарное энерговыделение) устанавливается
на уровне 200 МэВ. Этот порог задается дискриминатором и не может меняться программным
способом.
Число “мягких” триггеров зависит от конкретного
алгоритма анализа. Например, для изучения фоторождения 3 заряженных частиц в конечном
состоянии используется отбор событий, когда двойная стена пластиковых сцинтилляторов
и “Barrel” срабатывают в совпадении с системой мечения. При этом, количество событий
в двойной стене пластиковых сцинтилляторов должно быть более двух, а в детекторе
“Barrel” - более одного. Триггер монитора пучка формируется при совпадении сигнала
от системы мечения с сигналом от детектора “Spaghetty” или тонкого монитора.
