При обработке данных вводилось условие MCLU

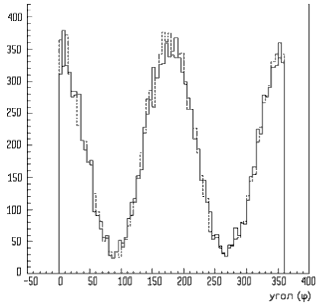

Рис.11.3. Угловые распределения по углу

для событий в BGO с MCLUS > 8 для полной и пустой мишени (сплошные и пунктирные линии, соответственно)

При обработке данных вводилось условие MCLUS < 8; и полный выход адронных событий измерялся с жестким триггером (порог BGO 160 МэВ) в совпадении с системой мечения фотонов по энергии. Больше никаких условий отбора событий при вычитании фона от пустой мишени не вводилось. События с большим MCLUS (больше 8-ми) обусловлены широким ливневым фоном от накопителя, который лежит в плоскости кольца (см.рис.11.3). Таким образом, размер кластера служил средством предварительной идентификации частиц и отделения фона.
Следует отметить, что фоновые условия на установке GRAAL имеют хорошую долговременную стабильность. Например, два файла, использованные в настоящем анализе, набирались с перерывом в 2 дня, и выходы при этом практически не менялись. Это обусловлено высоким качеством пучка электронов в накопителе ESRF (время жизни пучка в накопителе составляет более 40 часов) и стабильностью положения орбиты пучка относительно коллимационной системы.

Рассмотрим теперь фоновые условия в направлении “вперед”, где установлены пластиковые сцинтилляционные стены для регистрации заряженных частиц и ливневый электромагнитный калориметр. На рис.11.4 показаны координатные распределения полного выхода для этих двух детекторов. Вблизи оси пучка виден фон от коллиматора, который в интеграле сравним с полезным выходом событий.

Рис. 11.4. Координатные распределения полного выхода для детекторов в направлении “вперед”: сцинтилляционной стены для регистрации заряженных частиц (слева) и ливневого электромагнитного калориметра (справа).

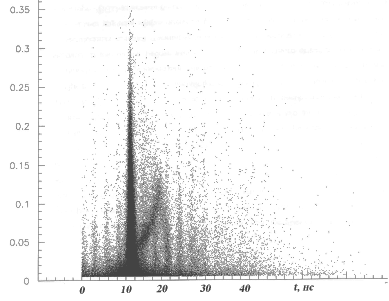

Рис. 11.5. Распределения энергетических потерь (

E) от времени пролета (t) в ливневом калориметре

Для дискриминации фона в направлении “вперед” используется метод времени пролета. На рис.11.5 показаны распределения энергетических потерь (

E) от времени пролета в ливневом калориметре.
На рис.11.5 можно выделить несколько характерных особенностей. Во-первых, виден мощный пик при времени пролета около 11 нс, который соответствует частицам, у которых скорость близка к скорости света (расстояние от мишени до стены составляет 3 м). В значительной степени этими частицами являются ливневые электроны и позитроны от коллиматора, то есть фон. В диапазоне времен пролета от 11 до 20 нс можно увидеть медленные протоны и нейтроны, у которых ионизационные потери уменьшаются с ростом энергии частиц. Наконец, хорошо видны пики от случайных совпадений, соответствующие различным банчам накопителя, которые следуют друг за другом с интервалом около 3 нс.
Число случайных совпадений зависит от полной интенсивности пучка, проинтегрированной по всему энергетическому спектру. При большой загрузке в каждом временном интервале (банче) может оказаться заметное количество двух, тех и более гамма — квантов. Их число определяется по формуле Пуассона:

где N — множественность частиц в одном банче, N₀ – отношение интенсивности пучка к частоте прохождения электронов через секцию накопителя. На установке GRAAL частота повторения близка к 50 МHz при полном заполнении орбиты, а загрузка (интенсивность пучка) составляет при этом около 1 MHz. Таким образом, вероятность появления двойных фотонов в одном банче не превышает 0.1%, что находится в согласии с экспериментом.

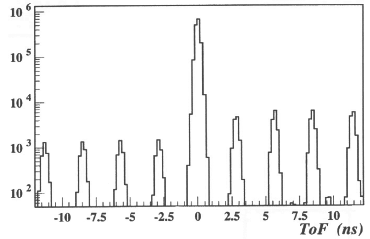

В качестве примера на рис.11.6 показан временной спектр случайных и истинных совпадений установки GRAAL.

Рис. 11.6. Вероятность случайных совпадений (слева от центрального пика) на установке GRAAL

На установках с тормозным пучком эти показатели значительно хуже, хотя интенсивность там выше. Однако, следует учитывать, что форма тормозного спектра значительно мягче, чем комптоновского, поэтому полезные загрузки при высоких энергиях оказываются сравнимы.
