Компьютеры PC
IBM выпустила свои первые PC 12 августа 1981 г., а официально объявила о прекращении их производства 2 апреля 1987 г. За шесть лет существования PC в его конструкцию было внесено только несколько крупных изменений. Например, в апреле 1983 г. была переработана топология системной платы для установки на ней микросхем (ИС) ОЗУ емкостью 64 К. За это время трижды изменялась системная BIOS, но большинство остальных компонентов компьютера и его параметры остались прежними. IBM больше не выпускает компьютеры PC, возможности для их расширения и усовершенствования очень невелики, а производительность невысока, поэтому эти системы во всех отношениях являются морально и физически устаревшими.
В системном блоке предусмотрено место исключительно для установки дисководов гибких дисков, а накопитель на жестком диске можно установить только в так называемый дополнительный корпус-"расширитель", и то лишь при условии замены блока питания на более мощный. IBM никогда не выпускала встроенных жестких дисков для PC, но многие другие фирмы пытались заполнить этот пробел, предлагая различные варианты дополнительных накопителей. Существовало довольно много разновидностей системных блоков как с одним, так и с двумя дисководами гибких дисков. Одна из первых моделей выпускалась вообще без них, а в других устанавливались накопители на односторонних дискетах. Системная плата PC была разработана с расчетом на установку 16-разрядного МП 8088, а в установленное на ней ПЗУ BIOS был "зашит" встроенный Бейсик (BASIC). Что касается памяти, то выпускались разновидности PC с установленным на системной плате ОЗУ емкостью от 16 К (в самых первых компьютерах) до 256 К. Как уже было сказано ранее, существовали две разновидности системных плат PC. На первой из них, выпускавшейся до марта 1983 г., можно было установить ОЗУ емкостью всего 64 К, а на второй, усовершенствованной — до 256 К. Но в любом случае довести объем памяти до 640 К можно было, только устанавливая дополнительные платы в слоты расширения.
Микросхемы, составлявшие первый банк памяти, во всех PC впаивались в системную плату. Это, конечно, более надежный способ монтажа, но он неудобен с точки зрения ремонта — не так-то просто поменять вышедшие из строя микросхемы памяти в первом банке. Если вам придется это делать, то после выпаивания дефектной микросхемы установите вместо нее на плате подходящее гнездо — тогда впоследствии, если вам придется менять ее еще раз, сделать это будет гораздо проще. Когда сервисной службе IBM приходится заменять неисправные микросхемы памяти, заказчику обычно предлагают заменить всю системную плату на аналогичную или совместимую. При нынешних ценах это представляется вполне разумной идеей. Заменять неисправные микросхемы памяти в компьютерах XT намного легче, поскольку все они установлены в гнездах.
Что касается дисководов, то максимум, что предлагала для PC фирма IBM — это накопители на двусторонних дискетах емкостью 320 или 360 К. В системный блок можно установить не более двух дисководов, производимых самой IBM, или четырех устройств половинной высоты, выпускаемых другими фирмами (соединив их с помощью специальных накладок).
В системном блоке предусмотрено пять слотов расширения для подключения дополнительных устройств, плат памяти и т.п. Все они рассчитаны на установку плат адаптеров полной длины. В большинстве случаев в PC приходится устанавливать, по крайней мере, плату контроллера накопителя на гибких дисках. Второй слот используется для видеоадаптера, и, в результате, для всего остального остается только три свободных разъема.
Во всех моделях PC устанавливается блок питания мощностью 63,5 Вт с принудительным охлаждением (вентилятором). Его мощности совершенно недостаточно для сколько-нибудь значительного расширения системы, особенно если вы собираетесь устанавливать в нее устройства с большим энергопотреблением — например, жесткие диски. Обычно этот маломощный блок приходится заменять на более солидный, подобный тем, что используются в XT. На рис. 21.1 показан системный блок PC со снятой крышкой.

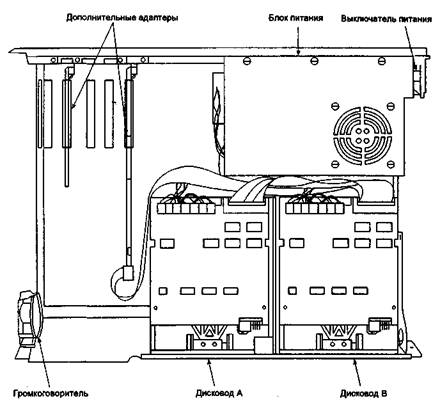

Рис. 21.1. Расположение основных компонентов в системном блоке IBM PC
