Компьютеры XT
Впервые выпущенный 8 марта 1983 г. компьютер XT со встроенным жестким диском емкостью ЮМ (первоначальный стандарт, позднее — один из вариантов) произвел революцию в представлениях о персональных компьютерах. В те времена присутствие в персональной системе жесткого диска объемом ЮМ было чем-то невероятным. Аббревиатура XT означает расширенный (eXTended). IBM выбрала это название, так как компьютер IBM PC XT обладал многими возможностями, которых не было у прежних PC. В нем было предусмотрено 8 слотов, что значительно увеличило возможности расширения системы; мощность блока питания была увеличена (в два раза); все микросхемы памяти устанавливались в гнездах; объем памяти на системной плате можно было увеличить до 640 К, не устанавливая в слоты дополнительные платы; в компьютере можно было устанавливать жесткие диски различных типоразмеров и с разными емкостями. Все это стало возможным благодаря использованию новых схемотехнических решений на системной плате XT.
Системный блок выпускался в нескольких вариантах с различными наборами накопителей: с одним дисководом для дискет емкостью 360 К, с двумя дисководами для дискет аналогичной емкости; с одним жестким диском и одним дисководом для дискет; и, наконец, с одним жестким диском и двумя дисководами. Дисководы в ранних моделях были полноразмерными, а в более поздних их высота была уменьшена вдвое. При четырех отсеках для накопителей стандартной (для изделий фирмы IBM) была конфигурация с двумя дисководами гибких дисков и одним жестким диском, причем если все накопители были половинной высоты, то оставалось еще свободное место для второго жесткого диска.
Фирма IBM выпускала только полноразмерные накопители на жестких дисках емкостью 10 М и 20 М. В некоторых случаях в компьютеры устанавливались жесткие диски половинной высоты, но они всегда монтировались в специальном каркасе и занимали тот же объем, что и полноразмерные накопители. Если у вас возникало желание установить в компьютер второй жесткий диск половинной высоты (смонтировав два накопителя один над другим), то в этом случае вам приходилось либо использовать накопители других компаний, либо переделывать "фирменную" конструкцию каркаса так, чтобы в него уместились два жестких диска вместо одного. Наборы деталей, необходимых для такой модернизации, появились почти сразу после выпуска первого компьютера XT.
Дисководы для двусторонних дискет емкостью 320 или 360 К также были двух типов — полноразмерные и половинной высоты. В последних моделях устанавливались и дисководы для дискет формата 3,5" объемом 720 К. Дисководы для дискет формата 3,5" могут быть как обычными (встроенными), так и внешними. Если пользоваться только накопителями, выпущенными фирмой IBM, то в системный блок можно установить максимум два дисковода для дискет и один жесткий диск. Если последние — половинной высоты, то в большой отсек можно установить два таких накопителя.
Компьютер XT построен на базе того же 16-разрядного процессора 8088, что и PC (регистры МП — 16-разрядные, но шина данных только 8-разрядная), и тактовая частота у них одинаковая. Системы XT функционируют, в принципе, точно так же, как и PC, и различаются лишь в том, что относится к жесткому диску. Во всех моделях XT имеется, по крайней мере, один дисковод для дискет емкостью 360 К и клавиатура. Стандартный объем памяти на системной плате XT может быть равен 256 или 640 К. В моделях, где установлены жесткие диски, имеются и адаптеры последовательных портов.
В системном блоке предусмотрено 8 слотов, которые предназначены для дополнительных адаптеров, плат памяти и т.п. В два слота можно устанавливать только укороченные платы, поскольку много места в корпусе занимает жесткий диск. В компьютерах XT устанавливается, по крайней мере, одна плата контроллера гибких дисков (в моделях, в которых предусмотрены только дисководы для дискет), и еще две платы — контроллера жесткого диска и адаптера последовательного порта — в моделях с жестким диском. Поэтому, в зависимости от модели, в системе остается 5 или 7 свободных слотов расширения. На рис. 21.5 показано расположение основных узлов в корпусе XT.
Во всех моделях XT устанавливается довольно надежный блок питания мощностью 130 Вт со встроенным вентилятором. Его возможностей вполне достаточно, чтобы обеспечить работу системы при всех возможных вариантах ее расширения. Мощность у него в два раза выше, чем у блока питания PC, поэтому компьютер остается работоспособным даже при всех установленных накопителях и полностью занятых слотах.

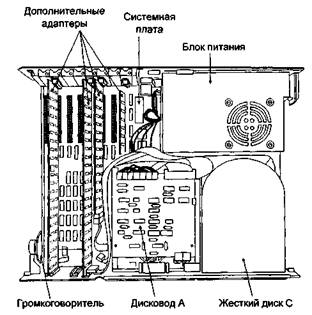

Рис. 21.5. Расположение основных компонентов в системном блоке IBM XT
