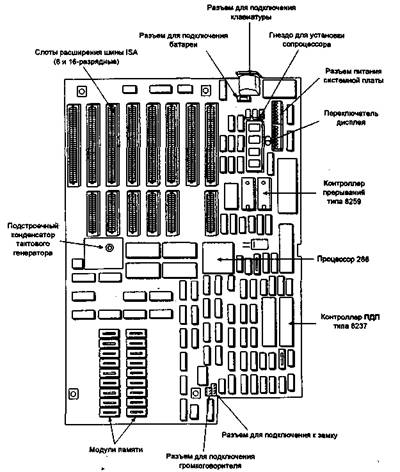

Рис. 21.12. Расположение элементов на системной плате AT типа 2
|
Архитектура системы |
||
|
Процессор Тактовая частота |
80286 6 или 8 МГц |
|
|
Тип шины |
ISA |
|
|
Разрядность шины |
16 |
|
|
Количество линий прерывания Тип Возможность совместного использования |
16 Тактируемые фронтом нет . |
|
|
Количество каналов ПДП Пакетный режим ПДП Передача управления шиной (bus mastering) |
7 нет нет |
|
|
Заменяемый модуль процессора |
нет |
|
|
Память |
||
|
Стандартный объем на системной плате |
512 К |
|
|
Наибольший объем на системной плате |
512 К |
|
|
Максимальный общий объем памяти |
16 М |
|
|
Тип и быстродействие памяти |
Динамические ОЗУ (DRAM), время доступа 150 не |
|
|
Тип гнезд для микросхем памяти на системной плате |
16-выводные DIP |
|
|
Количество гнезд для микросхем памяти |
18 или 36 (2 или 4 банка по 18 ИС) |
|
|
Организация памяти на системной плате |
2 или 4 банка из 18 или 36 ИС DRAM 128 К х 1 или 2 банка из18ИС256Кх1 |
|
|
Контроллер кэш-памяти |
нет |
|
|
Состояния ожидания: для памяти на системной плате для памяти на плате расширения |
1 1 |
|
|
Прочие параметры |
||
|
Размер ПЗУ |
64 К |
|
|
Организация теневого ОЗУ |
нет |
|
|
Дополнительно устанавливаемый сопроцессор Тактовая частота сопроцессора |
80287 4 или 5,33 МГц |
|
|
Графический стандарт |
нет стандарта |
|
