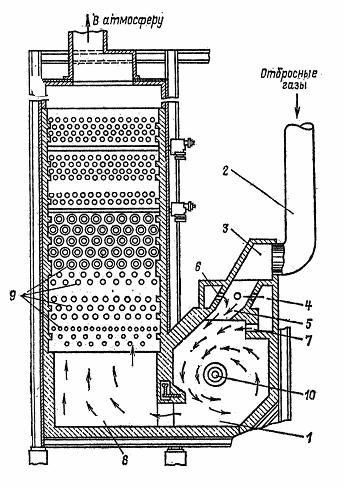

Рис. 6. Установка для сжигания сильно забалластированных газов, образующихся при выжигании сажи на катализаторах:
1 — камера сгорания; 2 — труба, 3 — канал;
4 - кольцевой коллектор; 5 — смеситель;
6, 7 — отверстия для выхода воздуха;
8 - камера догорания; 9 - трубчатый теплообменник; 10 - горелка
Огневое обезвреживание шламов металлургических производств
С середины 70-х годов прошлого века в черной металлургии активно начали использоваться схемы оборотного водоснабжения. Техническая вода отстаивается в баках отстойника от масел и окалины и направляется вновь в систему технического водоснабжения. Отделенные в баках шламы имеют в различных отраслях промышленности самый разнообразный состав. На Верх-Исетском заводе состав шламов следующий: Wр = 80-85 %; Ар = 5-10 %; содержание горючих веществ Гр = 10-15 %. Горючие - это масла состав которых в горючем состоянии можно принять приближенно равным Нг = 10 %; Сг = 90 %. Теплота сгорания шламов такого состава крайне низка и не может обеспечить устойчивого горения. Шламы на Верх-Исетском заводе подвергают огневому обезвреживанию в циклонных топках (рис.7), сжигая в них дополнительно природный газ. Температура в циклонной топке поддерживается на уровне 1100-1300 ºС за счет сжигания в тангенциально расположенных горелках природного газа с расходом 400 м3/ч. Шлам с расходом 20 т/сут распыливается радиально расположенными механическими форсунками в циклонную топку. Продукты сгорания охлаждаются на выходе из топки до температуры 400 ºС за счет впрыска воды через форсунки. Продукты сгорания очищаются от мелкодисперсной окалины в пенном газопромывателе и покидают его при температуре 70 ºС. Для повышения температуры газов перед дымососом до 120 ºС к ним подмешивается раскаленные продукты сгорания, отобранные из топки.
Классификация электрических
сетей может осуществляться по роду тока, номинальному напряжению, выполняемым
функциям, характеру потребителя, конфигурации схемы сети и т.д.
По роду тока
различаются сети переменного и постоянного тока; по напряжению: сверхвысокого
напряжения (Uном 330 кВ), высокого напряжения Uном = 3 - 220 кВ, низкого напряжения
(Uном 1 кВ). По конфигурации схемы сети делятся на замкнутые и разомкнутые.
По
выполняемым функциям различаются системообразующие, питающие и распределительные
сети. Системообразующие сети напряжением 330 - 1150 кВ осуществляют функции формирования
объединенных энергосистем, включающих мощные электростанции, обеспечивают их функционирование
как единого объекта управления и одновременно передачу электроэнергии от мощных
электростанций. Питающие сети предназначены для передачи электроэнергии от подстанций
системообразующей сети и частично от шин 110 - 220 кВ электростанций к центрам
питания (ЦП) распределительных сетей - районным подстанциям. Питающие сети обычно
замкнутые. Как правило, напряжение этих сетей 110 - 220 кВ, по мере роста плотности
нагрузок, мощности станций и протяженности электрических сетей напряжение иногда
достигает 330 - 500 кВ.
Районная подстанция обычно имеет высшее напряжение
110 - 220 кВ и низшее напряжение 6 - 35 кВ. На этой подстанции устанавливают трансформаторы,
позволяющие регулировать под нагрузкой напряжение на шинах низшего напряжения.
Распределительна сеть предназначена для передачи электроэнергии на небольшие
расстояния от шин низшего напряжения районных подстанций к промышленным, городским,
сельским потребителям. По характеру потребителя распределительные сети подразделяются
на сети промышленного, городского и сельскохозяйственного назначения.
Для
электроснабжения больших промышленных предприятий и крупных городов осуществляется
глубокий ввод высокого напряжения, т.е. сооружение подстанций с первичным напряжением
110 - 500 кВ вблизи центров нагрузок. Сети внутреннего электроснабжения крупных
городов - это сети 110 кВ, в отдельных случаях к ним относятся глубокие вводы
220/10кВ. Сети сельскохозяйственного назначения в настоящее время выполняют на
напряжение 0,4 - 110 кВ.
