На рис. 10 показан котел Г-250 с пароперегревателем, с площадью испарительной поверхности нагрева котла 250 м2. Отходящие газы технологического агрегата поступают во входную камеру, проходят через трубы и через выходную камеру удаляются в атмосферу. Испарительная поверхность нагрева выполнена из труб диаметром 50 мм с толщиной стенки 3 мм. В верхней части барабана расположено сепарационное устройство, представляющее собой пароприемный короб и дырчатые листы.
К группе газотрубных горизонтальных двухбарабанных с вынесенным барабаном-сепаратором котлов-утилизаторов относят Г-145Б, Г-330БИ, Г-445БИ, Г-660БИ, Г-1030Б и др., предназначенные для выработки насыщенного пара за счет использования теплоты технологических и отходящих газов.

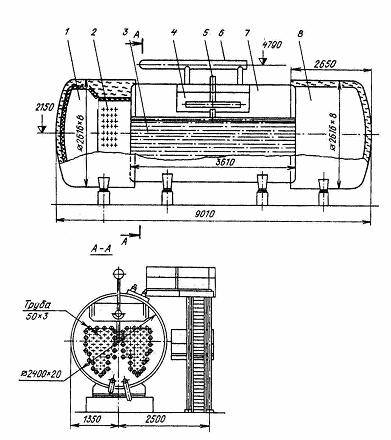

Рис. 10. Котел-утилизатор Г-250:
1 - входная камера; 2 - трубы пароперегревателя; 3 — трубы испарителя; 4 - паросепарационное устройство; 5 - подвод питательной воды; 6 — паровой коллектор, 7 — испарительный барабан; 8 — выходная камера
Восполняемые и невосполняемые энергетические ресурсы
Источники энергии
Источники энергии подразделяются на возобновляемые и истощаемые.
Возобновляемые
источники энергии характеризуются отсутствием естественных возможностей накопления
энергии, и поэтому использование их возможно по мере возникновения в них энергии.
Эти источники можно разделить на две группы:
1. Естественные, в производстве
которых лежит постоянное получение энергии Солнца (гидроэнергетика, ветроэнергетика,
воспроизводимая биомасса);
2. Антропогенные, куда входят тепловые, органические
и другие отходы деятельности человека.
Истощаемые энергетические ресурсы -
это естественно образовавшиеся и накопившиеся в недрах планеты запасы веществ,
способные при определенных условиях высвобождать заключенную в них энергию. Это
все виды ископаемого топлива (уголь, нефть, газ, торф), при сгорании которого
расходуется кислород, выделяется тепло и вредные продукты сгорания: газообразные
(СО, СО2, окислы серы, азота и др.) и твердые (пылевидные и компактные). Процесс
получения энергии из топлива негативно влияет в первую очередь на экологию атмосферы
(например, возрастание содержания СО2 вызывает климатические изменения - парниковый
эффект, уменьшение содержания О2 - одна из причин образования "озоновых дыр"
- окон, через которые опасные для всего живого ультрафиолетовые излучения достигают
Земли).
Особыми видами истощаемых энергетических ресурсов являются расщепляющиеся
(радиоактивные) вещества, находящиеся в недрах Земли.
