Серный энерготехнологический агрегат САТА-Ц-100-1 (рис. 20) применяется в технологическом процессе получения серной кислоты из элементарной серы или сероводорода. Агрегат рассчитан для работы под наддувом 0,1081 МПа в закрытом помещении. Котел однобарабанный водотрубный с естественной циркуляцией. Корпус цельносварной цилиндрический, вертикальный, с горизонтальным циклонным предтопком. Сера сжигается в циклонной топке, откуда газы поступают в радиационную камеру (трубы Æ 38 мм). Пилообразные испарительные змеевики образуют окно, закрытое байпасной пробкой. Байпасирование осуществляется за счет перемещения пробки вверх. Пароперегреватель двухступенчатый, расположен в верхней части котла. Регулирование температуры перегретого пара осуществляется поверхностным пароохладителем, установленным в рассечку. Сепарационное устройство размещено в барабане. Между обшивками котла и циклона подается воздух, поступающий на горение. Производительность по сере 100 т/сут. Dп.п = 10 т/ч, tп.п = 365/400 °С, Pп.п = 4 МПа, tух.г » 500 °С.

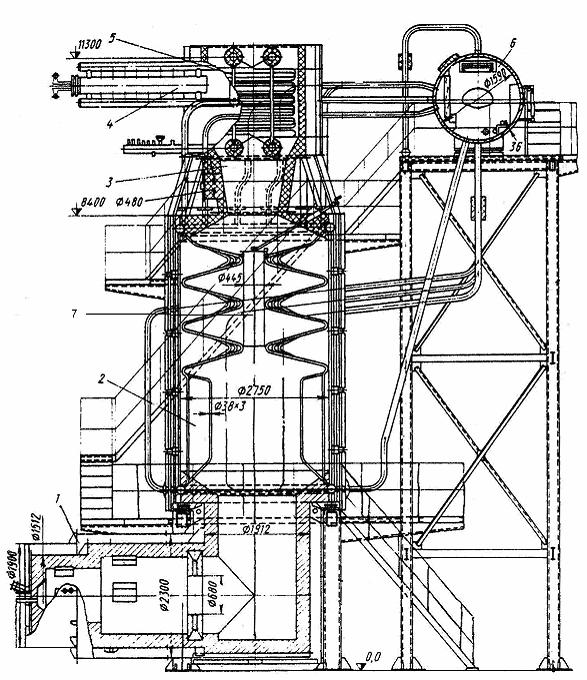

Рис. 20. Котел СЭТА-Ц-100-1М:
1 — циклон; 2 — блок испарительный; 3 — переход газовый; 4 — пароохладитель;
5 — пароперегреватель; 6 — барабан; 7 – байпасная пробка
Тепловая энергия широко используется
на современных производствах и в быту в виде энергии пара, горячей воды, продуктов
сгорания. Электрическая и тепловая энергия производится на:
1) тепловых электрических
станциях на органическом топливе (ТЭС) с использованием в турбинах водяного пара
(паротурбинные установки - ПТУ), продуктов сгорания (газотурбинные установки -
ГТУ), их комбинаций (парогазовые установки - ПГУ);
2) гидравлических электрических
станциях (ГЭС), использующих энергию падающего потока воды, течения, прилива;
3) атомных электрических станциях (АЭС), использующих энергию ядерного распада.
Тепловые электрические станции (ТЭС) можно разделить на конденсационные электрические
станции (КЭС), производящие только электроэнергию (они также называются ГРЭС -
государственные районные электростанции), и теплоэлектроцентрали (ТЭЦ) - электрические
станции с комбинированной выработкой электрической и тепловой энергии.
