Для регулирования температуры пара в котле предусмотрен пароохладитель, работающий на котловой воде и установленный «в рассечку» между ступенями. Пароперегреватель устанавливается в зоне высоких температур. Он имеет две ступени, расположенные параллельно по ходу газов: I (входная) ступень выполнена из труб диаметром 28 мм с толщиной стенки 3 мм (сталь 20); II (выходная) — из труб диаметром 28 мм с толщиной стенки 3,5мм (сталь 12Х1МФ). Пар из I ступени направляется в пароохладитель, а после него во II ступень. Испарительная поверхность расположена за пароперегревателем. Она состоит из шести блоков, попарно расположенных в трех ярусах. За испарительной поверхностью располагается водяной экономайзер. Движение воды — восходящее, противоточное. Пакеты пароперегревателя, испарительной поверхности, водяного экономайзера в газоходе крепятся к опорным охлаждаемым балкам, которые включены в контур циркуляции многократной принудительной циркуляции.
Техническая характеристика: паропроизводительность — 32,4 т/ч; давление перегретого пара - 4 МПа; температура перегретого пара — 440°С; температура газов: на входе в котел — 800°С, на выходе из котла — 170°С; расход газов через котел — 100000 м3/ ч.

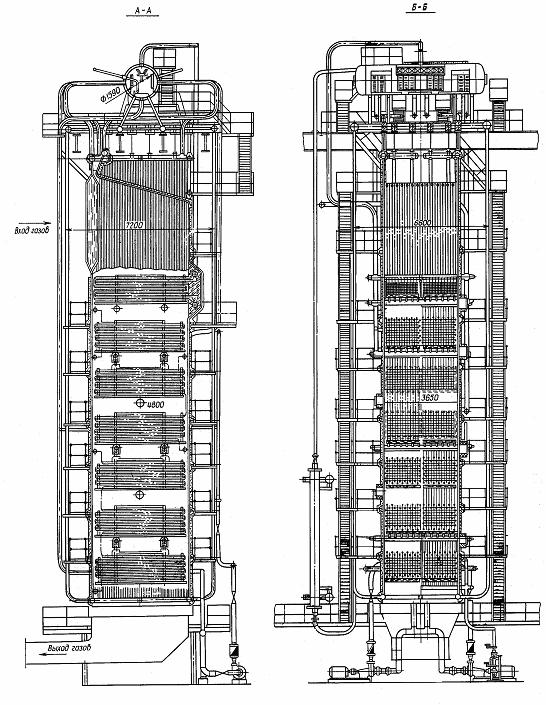

Рис. 23. Котел-утилизатор КСТК-35/40-100
Условное
топливо. Единицы измерения
Для сравнения показателей топливопотребляющего оборудования
и устройств, проведения экономических расчетов и планирования введено понятие
так называемого условного топлива.
Условное топливо представляет собой единицу
учета органического топлива, применяемую для сопоставления эффективности различных
видов топлива и суммарного учета. Использование условного топлива особенно удобно
для сопоставления экономичности различных теплоэнергетических установок.
В
качестве единицы условного топлива применяется 1 кг топлива с теплотой сгорания
7000 ккал/кг (29,3 МДж/кг), что соответствует хорошему малозольному сухому углю.
Для
сравнения укажем, что бурые угли имеют теплоту сгорания менее 24 МДж/кг, а антрациты
и каменные угли - 23-27 МДж/кг.
Отношение Q/7000 называется калорийным коэффициентом,
и его принимают для:
-нефти - 1,43;
- природного газа -1,15;
- торфа
- 0,34-0,41 (в зависимости от влажности);
-торфобрикетов - 0,45 -0,6 (в зависимости
от влажности);
-дизтоплива- 1,45;
-мазута- 1,37.
Теплотворная способность
различных видов топлива, ккал/кг, составляет примерно:
нефть -10 000;
природный
газ - 8 000 (ккал/ м3);
каменный уголь - 7 000;
дрова влажностью 10 % -
3 900;
40% - 2 400;
торф влажности 10% - 4 100;
40% - 2 500.
