Основной процесс сушки и сгорания органических веществ происходит в объеме топки, расположенном между подушкой огарка и щелоковыми форсунками. В этом объеме интенсивно выделяется теплота, используемая для получения пара. В связи с этим большая часть первичного воздуха подается в объем, расположенный ниже уровня щелоковых форсунок. Во время сжигания щелока сложные органические вещества распадаются и сгорают с образованием СО2, Н2О и SО2, а минеральные — выделяются в виде расплава, состоящего из Na2CO3 (80 %), и Na2S (18 %), небольшого количества Na2SO4, NaOH и др.
Жидкий расплав с температурой около 1000 °С поступает в бак 4, в котором растворяется промывочной водой из установки каустизации, образуя так называемый зеленый щелок. В установке каустизации 2 зеленый щелок обрабатывается гашеной известью, в результате происходит реакция между карбонатом натрия и гидроксидом кальция по уравнению
Nа2СОз + Са(ОН)2 = 2NaOH + СаСО3.
Сульфид натрия остается без изменения. Полученный белый щелок после отстаивания и промывки снова возвращается в производственный цикл.

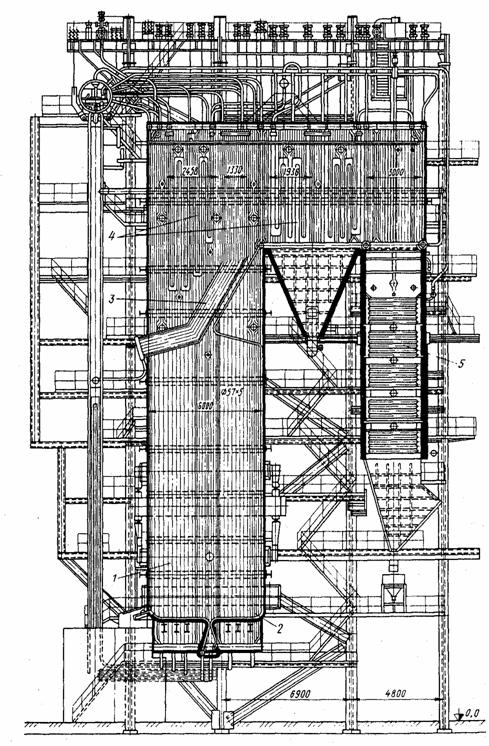

Рис. 29.Однобарабанный содорегенерационный агрегат СРК-700:
1 — топочная камера с радиационными поверхностями нагрева; 2 — цельносварной под;
3 — защитный ширмовый фестон; 4 — двухступенчатый ширмовый пароперегреватель;
5 — экономайзер
Однобарабанный содорегенерационный агрегат СРК-700 (рис. 29) производительностью 700 т/сут абсолютно сухих веществ черного щелока рассчитан на параметры D = 27,7 кг/с, Р = 3,92 МПа и tпп = 444 °С. Топочная камера полностью экранирована. Под 2 выполнен из сварных плавниковых панелей, являющихся продолжением переднего и заднего экранов. Удаление расплава происходит с помощью трех леток, установленных на фронтовой стене. На боковых экранах 3 размещены шесть механических форсунок для распыления черного щелока и вспомогательные мазутные горелки. Воздух для горения подается через три группы сопел. Компоновка котла П-образная, все конвективные поверхности нагрева 4 в ширмовом исполнении.
На базе Концепции развития
России до 2010г. были определены потребности народного хозяйства в электроэнергии,
тепле и топливе (табл.1), составлен баланс потребления и производства электроэнергии
(табл.2), определены потребности в топливе для электроэнергетики (табл.3) и сформированы
частные балансы газа, нефти и угля (табл.4). При формировании баланса электроэнергии
предполагалось, что коэффициент использования мощности АЭС будет доведен до 85%.
Повышение выработки электроэнергии на АЭС со 120 до 158-195 млрд. кВт.ч в течение
2000-2010 гг. позволит сэкономить расход органического топлива на ТЭС за этот
период на 500 - 574 млн. т у.т.
По оценкам Министерства энергетики и ИНЭИ,
возможные перспективные уровни добычи газа, нефти и угля находятся в следующих
пределах (см. табл 4а).
Для достижения указанных объемов добычи газа и нефти
необходимо обеспечить прирост эффективных запасов газа до 3000 млрд. м3 за каждые
пять лет, прирост запасов нефти - до 500 млн. тонн в год. Угольная промышленность
располагает достаточной сырьевой базой для полного удовлетворения потребностей
экономики России в этом топливе, для чего она должна иметь необходимые резервы
по доведению объемов добычи угля до 500 млн. тонн в год.
По оценкам Минэнерго,
для увеличения и последующего поддержания добычи основных видов топлива в указанных
выше объемах, а также развития электроэнергетики и атомной промышленности, удовлетворяющего
предполагаемому росту экономики России за период 2000-2010 гг., потребуются инвестиции
порядка 4973 - 4975 млрд. рублей (в ценах 1999 г.), или 180-181 млрд. долларов,
в том числе по отраслям ТЭК в млрд. рублей (в скобках - в млрд. долларов): газовая
промышленность - 2460 (89.45), нефтяная промышленность - 2040 (74.18), угольная
промышленность -18.0 (0.65), электроэнергетика - 328.0 (11.93), атомная энергетика
- 127.3 (4.44)
