Теплоснабжение от утилизационных установок компрессорных станций
Рассмотрим два варианта теплоснабжения (рис. 71):
теплоснабжение жилого массива от индивидуальной котельной, расположенной в самом жилом массиве;
теплоснабжение жилого массива от утилизаторов газовой турбины со строительством магистрального трубопровода длиной L.

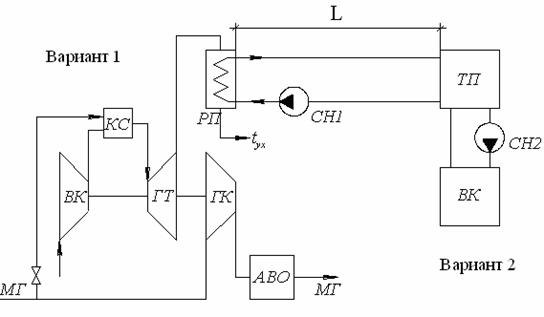

Рис. 71. Схемы теплоснабжения:
ВК — воздушный
компрессор; КС — камера сгорания; ГТ — газовая турбина;
ГК — газовый компрессор;
РП — регенеративный подогреватель; МГ — магистральный газопровод; АВО — аппарат
воздушного охлаждения; СН — сетевые насосы;
ТП — тепловой потребитель; ВК
– водогрейная котельная
Теплоснабжение от котельной
Тепловая нагрузка задана и составляет Q МВт.
Установленная мощность котельной должна быть выше с учетом резервирования, тогда капитальные затраты на котельную составят
, (162)
где k3=1,5 - коэффициент,
учитывающий резервирование мощности;
- удельные
капиталовложения на единицу установленной мощности, которые с учетом монтажа составляют
для энергетического оборудования около 1800 руб. за кВт установленной мощности.
Эксплуатационные расходы складываются из затрат на топливо и затрат на заработную
плату эксплуатационного персонала:
а) затраты на топливо составляют
, (163)
где h — число часов использования максимальной
мощности (2670 час);
- теплота сгорания топлива (газа);
- стоимость топлива (в настоящее время 1200
руб. за 1000 м3); hк — КПД котельной;
б) зарплата обслуживающего персонала составляет
, (164)
где m — персонал, 4-10 человек (зависит от мощности котельной); годовой фонд заработной платы при средней заработной плате в размере 6-10 тыс. руб. в месяц составляет Фг = (6-10)·12, тыс. руб.
Суммарные затраты на эксплуатацию котельной составят
, (165)
где Pa — процент амортизации.
Теплоэлектроцентрали
Теплоэлектроцентрали отпускают электроэнергию потребителю, так же как и КЭС
(конденсационные электрические станции), и кроме этого тепловую энергию в виде
пара и горячей воды для технологических нужд производства и горячей воды для коммунально-бытового
потребления (отопление, горячее водоснабжение). При такой комбинированной выработке
тепловой и электрической энергии в тепловую сеть отдается главным образом теплота
отработавшего в турбинах пара (или газа), что приводит к снижению расхода топлива
на 25 - 30% по с равнению с раздельной выработкой электроэнергии на КЭС и теплоты
в районных котельных. Поскольку для производственных и бытовых нужд требуется
пар или вода в относительно широком диапазоне температур и давлений, на ТЭЦ применяются
теплофикационные турбины различных типов в зависимости от характера потребления
теплоты.
