Светлые системы ИКО. Все светлые ИК- излучатели основаны на принципе поверхностного горения (рис. 82).
Основным элементом излучателя является панель из пористой перфорированной керамики (рис. 83). На внутреннюю сторону панели подается смесь газа и воздуха, которая затем проходит через отверстия малого диаметра в керамической панели, при этом смесь нагревается и воспламеняется вблизи поверхности. Образующееся в выходных частях отверстий пламя нагревает излучающую керамическую поверхность до температуры 800-1000 °С.

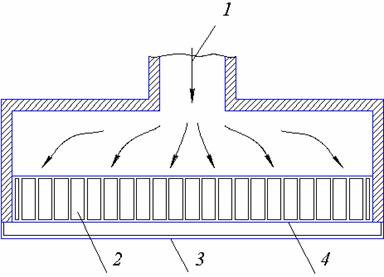

Рис. 83. Схема работы светлого ИК- излучателя:
1 — газовоздушая смесь;
2 – пористая перфорированная панель; 3 — излучающая поверхность;
4 — стабилизирующий экран
Из-за высокой температуры поверхности эти излучатели должны монтироваться на достаточном расстоянии от рабочих мест и пола. Лучистый КПД в лучших моделях может достигать 60 %. Кроме того, продукты сгорания выбрасываются в атмосферу цеха, отдавая теплоту зданию. Поэтому суммарный КПД таких систем близок к 100 %. Для поступления воздуха на горение и удаления продуктов сгорания необходимо обеспечить приточно-вытяжную вентиляцию объемом 23,3 м3/ч на 1 кВт установленной мощности ИК-излучателей. Как правило, имеющейся естественной вентиляции достаточно для этих целей.
Кроме указанных выше преимуществ, светлые излучатели компактны, легко устанавливаются на колоннах и фермах, не занимая полезное пространство цехов, не требуют специальных вытяжных и воздухоподводящих труб, вентиляторов, потребляют минимум электроэнергии. Таким образом, светлые ИК- излучатели идеальны для обогрева цехов с высокими пролетами. Ограничения по применению могут быть связаны с чрезмерной запыленностью и пожароопасностью производства.
«Темные» ИК- излучатели. «Темные» ИК- излучатели имеют температуру рабочей поверхности 400-650 °С. Типичная конструкция представлена на рис. 84.
Система содержит горелку, соединенную трубой диаметром 80-100 мм с вытяжным вентилятором. Поток продуктов сгорания поступает в трубу, доводя температуру ее наружной поверхности до 400-650°С. Отражатель, расположенный над излучающей трубой, направляет поток тепла в отапливаемую зону.
Если в системе ИКО со светлыми излучателями продукты сгорания выбрасываются в атмосферу цеха, дополнительно отдавая теплоту, то в системах с «темными» излучателями продукты сгорания, как правило, должны выводиться наружу из-за повышенного содержания оксидов азота. При этом суммарный КПД «темных» систем не превосходит 70 %.
«Черные» ИК- излучатели. «Черные» ИК- излучатели имеют температуру рабочих поверхностей 200-300 °С. Они представляют собой воздуховоды диаметром 300-400 мм, устанавливаемые над рабочими местами в цехах.
