Краткое описание конструкции турбины К-500-65/3000

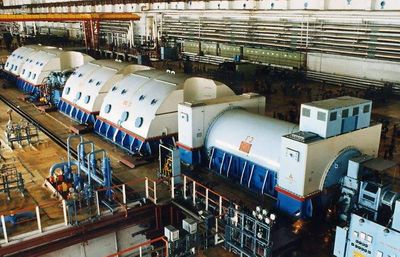

Вид на турбоагрегат со стороны генератора.

    Турбина представляет собой одновальный пяти цилиндровый агрегат один цилиндр высокого давления (ЦВД) и четыре цилиндра низкого давления (ЦНД) (смотри рисунки 1 и 2). Турбина входит в состав дубль-блока: один реактор РБМК-1000 снабжает паром две турбины. Работа турбин не взаимосвязана — каждая может работать при отключении другой.
    Пар из барабана сепаратора поступает через паровые фильтры к двум сдвоенным блокам клапанов парораспределения. Каждый блок состоит из двух комбинированных стопорно-регулирующих клапанов. После регулирующих клапанов пар поступает непосредственно в ЦВД, в среднюю его часть через два противоположно расположенных горизонтальных патрубка (смотри рисунки 4 и 4.1).
    ЦВД выполнен двух поточным, двухсторонней конструкции. В каждом потоке имеется пять ступеней давления, две ступени каждого потока расположены во внутреннем цилиндре, две ступени - в обойме и одна непосредственно во внешнем корпусе. Применение двустенной конструкции обусловлено наличием значительных тепловых градиентов особенно при переменных режимах работы.

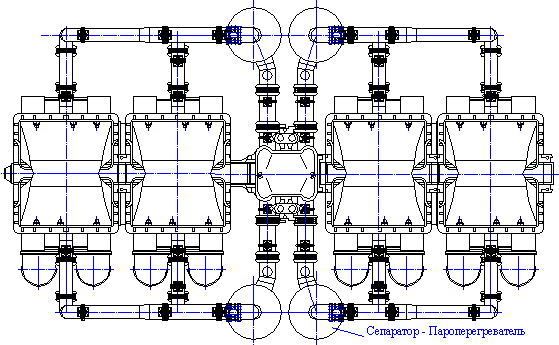

    Пар из ЦВД отводится четырьмя трубами на сепарацию и перегрев в четыре комбинированных сепаратора пароперегревателя (СПП). Осушенный и перегретый пар из СПП по четырем ресиверным трубам направляется в ЦНД. Между СПП и ЦВД на каждом трубопроводе установлены поворотные заслонки, перекрывающие доступ пара к ЦНД при экстренном останове турбины.
    Каждый из четырех ЦНД выполнен двух поточным с пятью ступенями давления в каждом потоке. Диафрагмы обоих потоков расположены в обойме, образующей внутренний цилиндр ЦНД. Пар подводится через переходный патрубок в нижнюю половину обоймы ЦНД. После совершения работы в ЦНД пар направляется в отдельный (для каждого цилиндра) однопоточный конденсатор.
    Роторы ЦНД и ЦВД сварно-кованные, жесткие и соединены между собой и ротором генератора жесткими муфтами. Каждый ротор опирается на два опорных подшипника скольжения. На роторе ЦВД со стороны регулятора расположен упорный подшипник.
    Турбина снабжена устройством гидравлического подъема роторов в режиме пуска, когда работает валоповоротное устройство. Валоповоротное устройство, с автоматическим отключением при наборе частоты оборотов 250-300 об/мин, расположено между третьим и четвертым ЦНД.
    Турбина снабжена прямоточным и гладкими лабиринтными уплотнениями. В предпоследние отсеки уплотнений ЦНД и ЦВД во всех режимах работы турбины подается пар с давлением P = 1,03 — 1.2 атм вырабатываемый в испарительной установке.
    Из крайних отсеков уплотнений паро-воздушная смесь отсасывается с помощь эжекторного уплотнения.

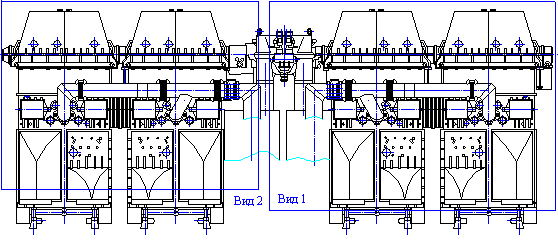

Общий вид турбинной установки с конденсаторами.

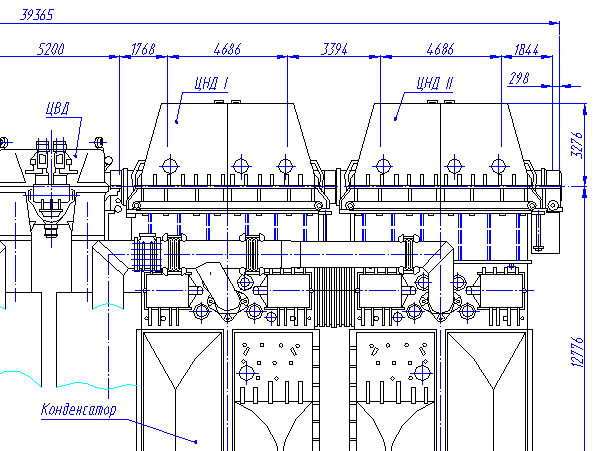

Цилиндры низкого давления 1 и 2.

Цилиндры низкого давления 3 и 4.

(обратно к содержанию)

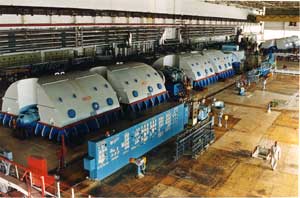

Вид на турбоагрегат со стороны противоположной генератору.
