Определение тока холостого хода
После того, как выбран магнитопровод трансформатора, нетрудно найти величины полных потерь в стали Рст , намагничивающей мощности Qст, абсолютное и относительное значения тока холостого хода.
Относительное значение - это ток холостого хода 10 , выраженный в % от первичного номинального тока.
Полные потери в стали могут быть определены по формуле:
Рст = DРст Gст (4)
где DРст - удельные потери, Вт/кГ;
Gст - вес магяитопровода, кГ.
Величина DРст зависит от выбранного значения магнитной индукции, марки стали, ее толщины и частоты сети. На рис. 3 и 4 приведены экспериментальные кривые зависимости удельных потерь в трансформаторных сталях от индукции для наиболее часто применяемых марок (для частот 50 Гц и 400 Гц, соответственно).

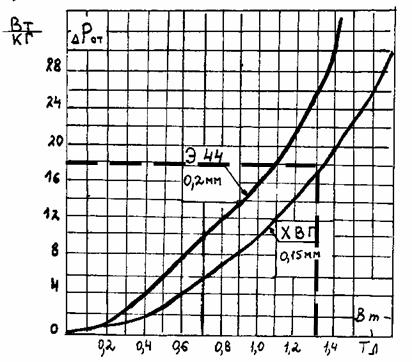

Экспериментальные зависимости удельных потерь в трансформаторных сталях Э44 и Э340(ХВП) для частоты 400 Гц.

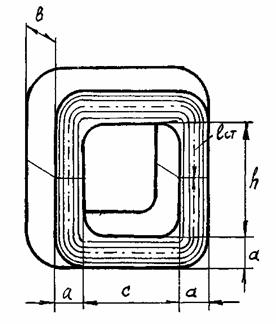

Таблица 7
|
Типоразмер магнитопровода |
Размеры, мм |
Fст акт, см2 |
Вес Gст, г |
Fст, см2 |
F0, см2 |
F0 Fст, см4 |
||||
|
A |
b |
c |
h |
lст, см |
||||||
|
ПЛ10x12,5x20 |
10 |
12,5 |
12,5 |
20 |
9,6 |
1,1 |
81 |
1,25 |
2,50 |
3,1 |
|
25 |
10 |
12,5 |
12,5 |
25 |
10,6 |
1,1 |
89 |
1,25 |
3,1 |
3,9 |
|
32 |
10 |
12,5 |
12,5 |
32 |
11,6 |
1,1 |
98 |
1,25 |
4 |
5,0 |
|
40 |
10 |
12,5 |
12,5 |
40 |
13,6 |
1,1 |
114 |
1,25 |
5,00 |
6,3 |
|
ПЛ12,5x16x25 |
12,5 |
16 |
16 |
25 |
12,0 |
1,7 |
163 |
2 |
4 |
8,0 |
|
32 |
12,5 |
16 |
16 |
32 |
13,4 |
1,7 |
182 |
2 |
5,1 |
10,2 |
|
40 |
12,5 |
16 |
16 |
40 |
15,0 |
1,7 |
203 |
2 |
6,4 |
12,8. |
|
50 |
12,5 |
16 |
16 |
50 |
17,0 |
1,7 |
230 |
2 |
8,0 |
16,0 |
|
ПЛ12,5x25x30 |
12,5 |
25 |
20 |
30 |
13,8 |
2,76 |
292 |
3,1 |
6 |
18,7 |
|
40 |
12,5 |
25 |
20 |
40 |
15,8 |
2,76 |
33,4 |
3,1 |
8 |
25 |
|
50 |
12,5 |
25 |
20 |
50 |
17,8 |
2,76 |
376 |
3,1 |
10 |
31 |
|
60 |
12,5 |
25 |
20 |
60 |
19,8 |
2,76 |
418 |
3,1 |
12 |
37,6 |
|
ПЛ16х32х40 |
16 |
32 |
25 |
40 |
18,0 |
4,54 |
620 |
5,1 |
10 |
51 |
|
50 |
16 |
32 |
25 |
50 |
20,0 |
4,54 |
690 |
5,1 |
12,5 |
64 |
|
65 |
16 |
32 |
25 |
65 |
23,0 |
4,54 |
795 |
5,1 |
16,3 |
83 |
|
80 |
16 |
32 |
25 |
80 |
26,0 |
4,54 |
900 |
5,1 |
20 |
102 |
|
ПЛ20х40х50 |
20 |
40 |
32 |
50 |
22,7 |
7,1 |
1230 |
8 |
16 |
128 |
|
60 |
20 |
40 |
32 |
60 |
24,7 |
7,1 |
1350 |
8 |
19,2 |
154 |
|
80 |
20 |
40 |
32 |
80 |
28,7 |
7,1 |
1550 |
8 |
25,6 |
205 |
|
100 |
20 |
40 |
32 |
100 |
32,7 |
7,1 |
1770 |
8 |
32 |
256 |
|
ПЛ25х50х65 |
25 |
50 |
40 |
65 |
28,8 |
11,1 |
2440 |
12,5 |
26 |
325 |
|
80 |
25 |
50 |
40 |
80 |
31,8 |
11,1 |
2700 |
12,5 |
32 |
400 |
|
100 |
25 |
50 |
40 |
100 |
35,8 |
11,1 |
3040 |
12,5 |
40 |
500 |
|
120 |
25 |
50 |
40 |
120 |
89,8 |
11,1 |
3380 |
12,5 |
48 |
600 |
|
ПЛ32х64х80 |
32 |
64 |
50 |
80 |
36,0 |
18,2 |
5000 |
12,5 |
40 |
820 |
|
100 |
32 |
64 |
50 |
100 |
40,0 |
18,2 |
5600 |
20,5 |
50 |
1025 |
|
130 |
32 |
64 |
50 |
130 |
46,0 |
18,2 |
6480 |
12,5 |
65 |
1330 |
|
160 |
32 |
64 |
50 |
160 |
52,0 |
18,2 |
7250 |
12,5 |
80 |
1640 |
|
ПЛ40x80x100 |
40 |
80 |
64 |
100 |
45,3 |
28,6 |
9900 |
32 |
64 |
2050 |
|
120 |
40 |
80 |
64 |
120 |
49,0 |
28,6 |
10700 |
32 |
77 |
2460 |
|
160 |
40 |
80 |
64 |
160 |
57,3 |
28,6 |
12500 |
32 |
102 |
3260 |
|
200 |
40 |
80 |
64 |
200 |
65,3 |
28,6 |
14300 |
32 |
128 |
4100 |
|
Типоразмер магнитопровода |
Размеры, мм |
Fст акт, см2 |
Вес Gст, г |
Fст, см2 |
F0, см2 |
F0 Fст, см4 |
||||
|
a |
b |
c |
h |
lст, см |
||||||
|
ПЛ16х32х40 |
16 |
32 |
25 |
40 |
18,0 |
4,54 |
620 |
5,1 |
10 |
51 |
Рис. 4
 |
DPст = 18 Вт/кг;
Рст = 18 . 0,62 = 11,16 Вт;
Абсолютное и относительное значения активной составляющей тока холостого хода определяются по формулам:
I0а = Рст/U1 [A]; I0а% = (I0а/I1н).100 =
(Рст/S1н) .100 (5)
где I1н = S1н/U1 = Рн/(U1ηнcosj1н) [A].
I1H = 507/(220 . 0,99 . 0,99) = 2,35 A
I0a = 11,6/220 = 0,051 A
I0a% = 5,1/2,35 = 2,17 %
Полная намагничивающая мощность определяется по формуле:
Qст =DQст. Gст [ВAР]. (6)
где DQст - полная удельная намагничивающая мощность, [ВAР/кГ].
Величина DQст определяется по кривым, приведенным на рис. 5 и 6 (для частот 50 и 400 Гц).
