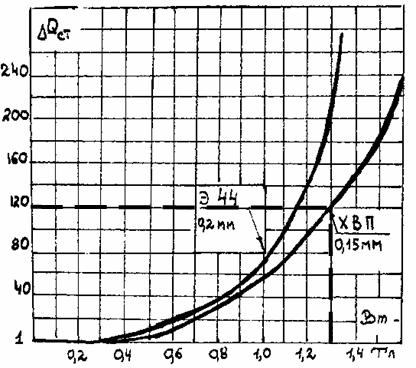

Экспериментальные зависимости полной намагничивающей мощности в трансформаторных сталях Э44 и Э340(ХВП) для частоты 400 Гц.
Рис. 6
DQст = 120 ВАР/кг
Qст = 0,62 . 120 = 74.4 ВАР
Полная намагничивающая мощность Qст зависит от выбранного значения магнитной индукции, марки стали, ее толщины, конструкции магнитопровода и его геометрических размеров, а также от частоты сети.
Абсолютное и относительное значения реактивной составляющей тока холостого хода находятся по формулам:
I0р = Qст/U1 [A]; I0р% = (I0р/I1н).100 = (Qст/S1н) .100 (7)
I0p = 74,4/220 = 0,338 A
I0p% = (0,338/2,35) . 100 % = 14,38 %
Величина относительного тока холостого хода на основании известных I0а% и I0р% равна:
(8)
I0% =
= 14,54 %
5 % < 14,54 % < 30 % следовательно расчет верный
I0% = 14,54 %
Существует
также параллельная схема замещения источника. Для ее описания разделим левую и
правую части соотношения (1) на
. В результате получим
или
|
| (2) |
,где
;
- внутренняя проводимость источника.
Уравнению (2) соответствует схема замещения источника на рис. 6,а.
На этой схеме символом J обозначен элемент,
называемый идеальным источником тока. Ток в ветви с этим элементом равен и не зависит от напряжения на зажимах источника,
следовательно, ему соответствует ВАХ на рис. 6,б. На этом основании с учетом (2)
у такого источника
, т.е. его внутреннее сопротивление
.
