В качестве прокладок между слоями рекомендуется выбирать: при проводах диаметром менее 0,1 мм - конденсаторную бумагу толщиной 0,01 мм; при проводах диаметром 0,1 - 0,5 мм - телефонную бумагу толщиной 0,05 мм и при проводах диаметром более 0,5 мм - кабельную бумагу толщиной 0,12 мм.
Dиз = 0,12 мм
N1 = 208/31 = 7
N2 = 467/56 = 9
d1 = 7·1,02 + 6·0,12 = 7,86 мм
d2 = 9·0,62 + 8·0,12 = 6,54 мм

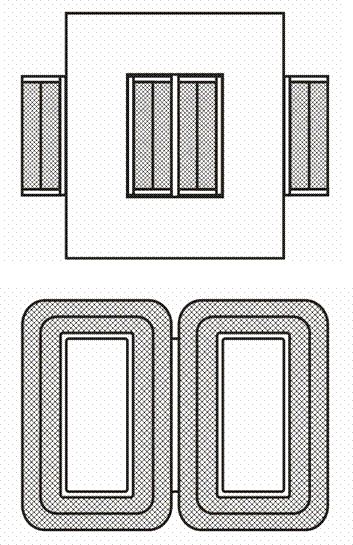

в) Для стержневых магнитопроводов, у которых обмотки располагаются на обоих стержнях (две катушки) и содержат половинное число витков каждой обмотки, полная толщина намотки одной катушки находится из зависимости:
D = δ1/2 + δ2/2+ ……. + δn/2+ (δ' +1) + n.dмо, мм (17)
где dмо - толщина межобмоточной изоляции, мм;
n - число обмоток.
При напряжениях, не превышающих 1000 B, в качестве материала для межобмоточной изоляции обычно используются различные марки изоляционной бумаги, намотанной в несколько слоев; общую толщину этой изоляции (dмо) при этом можно принимать равной 0,2 - 0,3 мм. В формулах (16) и (17) учитывается и толщина изоляции поверх крайней обмотки.
dМО = 0,2 мм
D = 7,86/2 + 6,54/2 + 1,5 + 1 + 2·0,2 =10,1 мм
В заключение этого этапа расчета следует определить зазор между катушкой и магниторроводом (для броневых и однокатушечных стержневых трансформаторов) или двумя катушками (для стержневых трансформаторов с двумя катушками). Если величина этого зазора, равная (c - kвD) для броневых и однокатушечных стержневых трансформаторов или (c - 2kвD) для стержневых трансформаторов с двумя катушками окажется в пределах 0,5 - 5,0 мм, то катушки нормально укладываются в окно сердечника.
(c - 2kвD) = 25 — 2·1,15·10,1 = 1,77мм
0,5 мм < 1,77 мм < 5мм
Здесь kв - коэффициент, учитывающий выпучивание обмоток при их намотке, c - ширина окна магнитопровода.
 |
