Лекция №6-2

Построение сечения многогранника требует многократного решения задачи о нахождении точки пересечении прямой с плоскостью. Точки, в которых ребра многогранника пересекаются с заданной плоскостью, будут вершинами искомого сечения.

Тот же результат можно получить, сведя задачу к построению прямых пересечения плоскости с гранями тела.

Дана призма и плоскость общего положения заданная двумя пересекающимися прямыми а и в (рис.6.11). Необходимо найти  сечение призмы данной плоскостью.

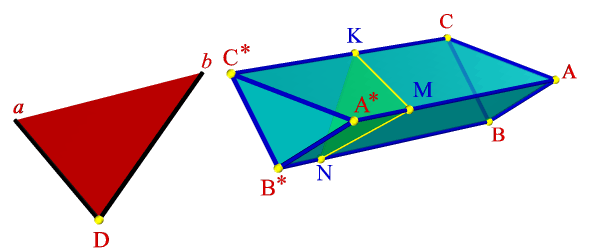

а) модель

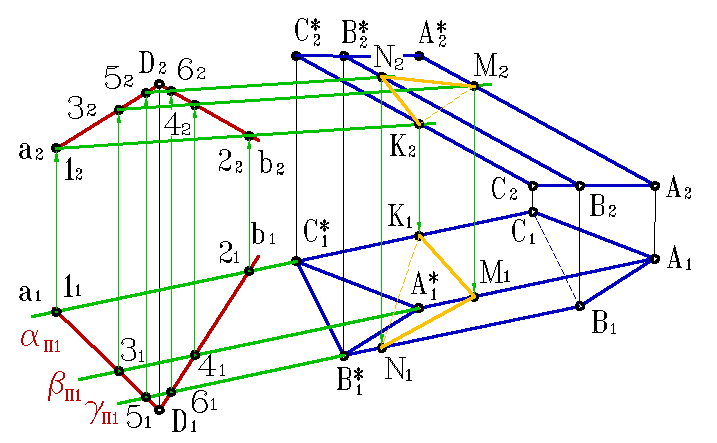

б) эпюр
Рисунок 6.11. Пересечение плоскости общего положения с призмой

Решим поставленную задачу нахождением точек пересечения ребер призмы с плоскостью. Для чего, через горизонтальные проекции ребер проведем вспомогательные секущие плоскости α, β и γ. Построив линии пересечения вспомогательных плоскостей с заданной, находим на фронтальной проекции точки пересечения  их с соответствующими ребрами призмы К₂, М₂ и N₂ — вершины фронтальной проекции сечения призмы. По линиям связи находим горизонтальные проекции этих точек. Полученные точки соединяем прямыми линиями, с учетом видимости. При решении вопроса о видимости сторон  построенного сечения следует иметь в виду достаточно очевидное правило: точка и линия, лежащие на поверхности многогранника, видимы только в том случае, если они расположены на видимой грани.

Для определения точек пересечения прямой линии с многогранником, задача сводится к нахождению точек пересечения прямой с плоскостями граней (рис.6.12).

Алгоритм решения задачи: 1. Провести плоскость a: mÎa. 2. Построить сечение многогранника плоскостью a. Определить искомые точки К,М - пересечения  полученного сечения с прямой m.
	а) модель		б) эпюр
Рисунок 6.12. Пересечение прямой линии с пирамидой

Построение линии взаимного пересечения многогранных поверхностей можно производить двумя способами, комбинируя их между собой или выбирая из них тот, который в зависимости от условий задания дает более простые построения. Эти способы следующие:

1.Определяют точки, в которых ребра одной из многогранных поверхностей пересекают грани другой и ребра второй пересекают грани первой (задача на пересечение прямой с плоскостью). Через найденные точки в определенной последовательности проводят ломаную линию, представляющую собой линию пересечения данных многогранников. При этом можно соединять прямыми проекции лишь тех точек, полученных в процессе построения, которые лежат в одной и той же грани.

2. Определяют отрезки прямых, по которым грани одной поверхности пересекают грани другой (задача на пересечение двух плоскостей между собой); эти отрезки являются звеньями ломаной линии, получаемой при пересечении  многогранных поверхностей.

Если проекция ребра одной из поверхностей не пересекает проекции грани другой хотя бы на одной из проекций, то данное ребро не пересекает этой грани. Однако пересечение проекций ребра и грани еще не означает, что ребро и грань пересекаются в пространстве.

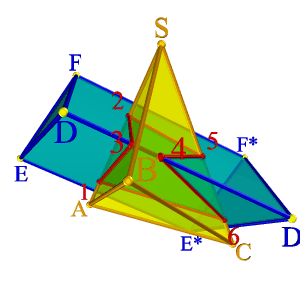

а) модель	б) эпюр
Рисунок 6.13. Пересечение пирамиды с призмой

    На примере (рис.6.13) показано пересечение поверхности треугольной призмы с треугольной пирамидой. Построение основано на нахождении точек пересечения ребер одного многогранника с гранями другого. На рисунке 6.13 б показано построение линии пересечения пирамиды АВСS и треугольной призмы DEFD*E*F*.

Для нахождения точек 1 и 2 в которых ребро пирамиды AS пересекает грани DD*EE* и EE*FF* призмы, через проекцию ребра A₂S₂ проведена фронтально проецирующая плоскость α_П2, которая пересекает ребра призмы в  трех точках, горизонтальные проекции  этих точек пересечения плоскости α с ребрами призмы, образуют треугольник. Проекция ребра пирамиды  A₁S₁ пересекает полученный треугольник в точках 1₁ и 2₁.

С помощью фронтально - проецирующей плоскости β, находим точки 5 и 6  пересечения ребра пирамиды  SC с гранями призмы EE*FF* и EE*DD*, а при помощи горизонтально проецирующей плоскости γ находим точки 3 и 4 пересечения ребра призмы с гранями пирамиды. Соединив полученные точки, с учетом видимости, получим пространственную ломаную линию — линию пересечения данных многогранников.
