Установочные винты: со шлицем под отвёртку с коническим концом по ГОСТ 1476-84
(вар. №37) и с плоским концом по ГОСТ 1477-84 (вар. №№32,37)Рис. 2.4; с квадратной
головкой с цилиндрическим концом по ГОСТ 1482-84 (вар. №43) и со ступенчатым концом
со сферой по ГОСТ 1486-84 (вар. №16).Рис. 2.5.
Рис. 2. 4.
 |
Рис. 2. 5.
Шпильки не имеют головок. Это цилиндрические детали с двумя резьбовыми концами. Рабочим концом они до упора ввинчиваются в основную деталь, а на стяжной конец надевается присоединяемая деталь. С помощью гайки детали стягиваются между собой. Стандартное обозначение шпилек общего применения состоит из слова «Шпилька», обозначения резьбы, значения длины стяжного конца и соответствующего ГОСТа: Аксонометрические проекции Машиностроительное черчение
Шпилька М20*150 ГОСТ22032-76
Гайки служат для навинчивания их на болты или шпильки. Как правило, они имеют шестигранную форму. Их стандартное обозначение:
Гайка М16 ГОСТ5915-70
Для соединений, подверженных вибрациям (вариант задания №21 и др.), применяют прорезные и корончатые гайки со шплинтами (см. ниже). Пример обозначения таких гаек:
Гайка М16*1,5 ГОСТ 5918-73
Шайбы устанавливают под головку болта или гайку для предохранения детали от задиров и смятия при затяжке гайки. Для предотвращения самоотвинчивания крепежа используют пружинные шайбы. В стандартном обозначении круглой шайбы:
Шайба 14 ГОСТ11371-78
Число 14 — значение диаметра резьбы крепежного изделия, с которым используется шайба. Для пружинной шайбы (вар. №1,21) из стали марки 65Г обозначение будет такое:
Шайба 10.65Г ГОСТ6402-70

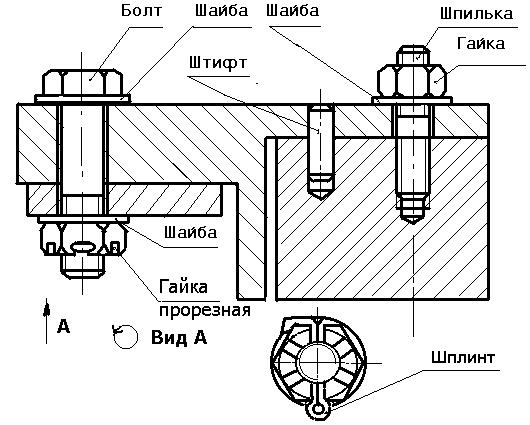

Рис. 2.6.
Штифты, как правило, имеют цилиндрическую форму и гладкую поверхность. Их применяют для неподвижного соединения двух деталей и точной фиксации друг относительно друга. В отверстиях деталей штифты удерживаются силой трения или благодаря расклепыванию концов штифта (см. 1-ю часть методических указаний, Рис.10). Стандартное обозначение штифта (вар. №№10,36) диаметром 10мм. и длиной 60 мм. будет:
Штифт 10*60 ГОСТ3128-70
Бывают и конические штифты с конусностью 1: 50 и обозначаются аналогично
Штифт 12*80 ГОСТ3129-70
 |
Рис. 2. 7.
