Синусоида – плоская кривая выражающая закон изменения синуса угла в зависимости от изменения величины угла.
Величина называется амплитудой синусоиды; в задании это – длиной волны или периодом синусоиды. Длина волны синусоиды равна 2Р.

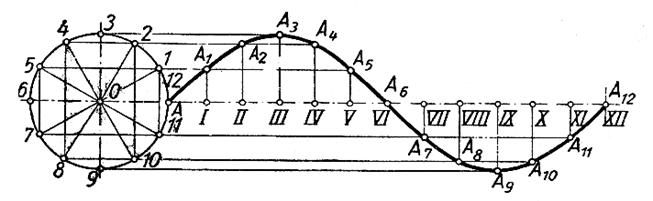

Для построения синусоиды проводят горизонтальную ось и на ней откладывают заданную длину волны АА12 (рис. 5.8). Отрезок АА12 делят на несколько равных частей, например на 12. Слева вычерчивают окружность радиуса, который равен величине амплитуды, и делят ее на 12 равных частей, точки деления нумеруют и через них проводят горизонтально прямые. Из точек деления отрезка АА12 восстанавливают перпендикуляры к оси синусоиды и на них пересечении с горизонтальными прямыми точки синусоиды. Полученные точки синусоиды А1, А2, А3,…, А12 соединяют по лекалу кривой.

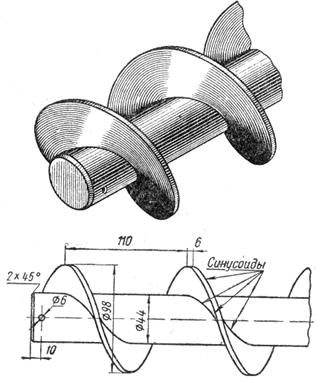

Чертить синусоиды в технике приходится довольно часто, например, при точном изображении проекций винтовых поверхностей (червяков, лопастей валов винтовых конвейеров, гребных винтов и т.д.), при вычерчивании графиков так называемых гармонических колебательных процессов, кулачков с синусоидальным профилем и пр. (рисунок 5.9)
Рисунок 5.8
Рисунок 5.9
Расположение сечений
В зависимости от расположения сечения, не входящие в состав разреза, подразделяются на вынесенные и наложенные.
Вынесенные сечения располагаются вне исходного изображения. Контуры таких сечений обводятся сплошной основной линией (рис. 20, а, б, в, г, е).

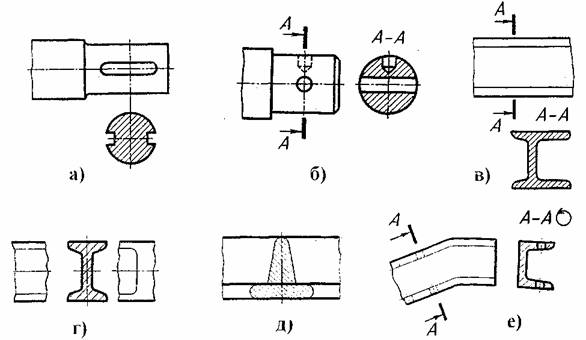

Рис. 20. Расположение сечений:
а — на продолжении линии сечения;
б — в проекционной связи;
в — на любом месте поля чертежа;
г — в разрыве между частями одного и того же вида;
д – сечение наложенное;
е – сечение с поворотом
