Маховики механических кранов в большинстве заданий имеют оригинальное исполнение, но в варианте №33 упоминается стандартный первого типа по ГОСТ 5260-75. Его графическое исполнение показано на Рис.9:
 |
Рис.9
-2- Размеры, требования и некоторые характеристики.
Приступая к этому этапу работы над чертежом, важно не забывать, что цели нанесения размеров на чертеже отдельной детали и на чертеже сборочном – совершенно разные. На рабочем чертеже детали проставляют размеры каждого её элемента, задавая координаты его положения и собственную протяженность. Это обусловлено тем, что по соответствующему чертежу будут изготавливать деталь с помощью различных методов обработки из заготовки подходящих габаритов. По сборочному чертежу отдельные детали не изготавливают. По сборочному чертежу собирают узел, контролируют правильность сборки, некоторых параметров и в отдельных случаях дорабатывают механической обработкой. Поэтому размерная цепь сборочного чертежа состоит из отдельных типов размеров. Их можно разделить на две группы: При создании промышленных изделий также широко применяются неразъёмные соединения, которые нельзя разобрать, не разрушив целостность хотя бы одной детали или соединяющего средства. К неразъёмным соединениям относятся соединения сварные, паяные, клеевые, заклёпочные, а также соединения, полученные опрессовкой, развальцовкой или завальцовкой, сшиванием и др.
Размеры, не подлежащие выполнению по данному сборочному чертежу и указываемые
для большего удобства пользования чертежом, самого процесса сборки и контроля
правильности его проведения. К ним можно отнести:
Габаритные размеры, определяющие очертания изделия (высоту, длину, ширину). Если какие-то из этих размеров являются переменными, то следует их предельные значения указывать через многоточие.
Монтажно-установочные размеры определяют размеры элементов узла, предназначенные для его установки на штатное место в основном изделии. Это могут быть размеры, определяющие положение отверстий под крепёж и сами отверстия и т.п. Их необходимо проконтролировать по чертежу, так как на основном изделии будут аналогичные ответные элементы.
Присоединительные размеры это размеры элементов, с помощью которых узел соединяется с другими узлами или трубопроводами основного изделия. Как правило, это размеры резьб на присоединительных штуцерах. Их необходимо контролировать (это ведь не будильник, который стоит на столе и работает абсолютно автономно!).
В противном случае узел не поместится на штатное место, не сможет быть закреплен на нем и не соединится с другими узлами изделия.
4. Эксплуатационные размеры. Это могут быть размеры минимальных проходных отверстий, лимитирующих расход рабочего тела, размеры «под ключ» гаек или лысок на деталях узла.
Эти размеры относятся к справочным и на чертеже
проставляются со звездочкой, о чём сообщают над основной надписью: «* Размеры
для справок».
Размеры, выполняемые по данному сб. черт. – исполнительные (при их отсутствии звёздочка для справочных опускается и сообщают: «Размеры для справок»). Это:
Расстояния между осями валов, которые надо обеспечить при сборке и др.
Размеры элементов, которые выполняются в процессе сборки или после неё, например, путем механической обработки. Это могут быть размеры отверстий под штифты, установочные винты и т.п. (Смотри варианты №№10,31,36,33,41 и др.)

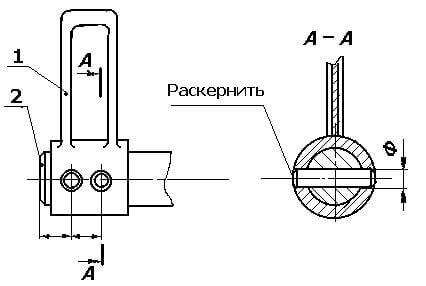

Если, например, в каких-то деталях обработка отверстий под установочные винты, заклепки, штифты и др. должна производиться совместно при сборке, то, как правило, на чертежах деталей эти отверстия не изображают и не образмеривают. Все необходимые данные для обработки таких отверстий (изображения, число отверстий, размеры, координаты расположения) помещают на сборочном чертеже (см. Рис. 10).
 |
Рис. 10
В этом случае над основной надписью сборочного чертежа может быть сделано сообщение типа:
«Отверстия под штифты в дет. поз. 1 и 2 обрабатывать совместно.»
