Библиотека блоков энергетической электроники Power Electronics
Современная силовая электроника основана на импульсном способе преобразования электрической энергии, обеспечивающем высокий коэффициент полезного действия преобразовательных устройств. Поэтому в библиотеку рассматриваемого пакета включен достаточно представительный набор блоков коммутирующих устройств (рисунок 2.42).

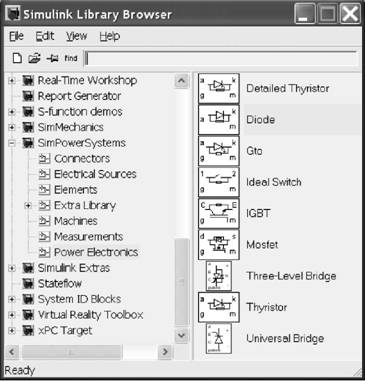

Рисунок 2.42 - Состав библиотеки энергетической электроники
Представлены следующие типы ключей:
Ideal Swith - идеальный управляемый ключ;
Mosfet - полевой транзистор с изолированным затвором;
Gto - запираемый тиристор (Gate turn off);
Diode - полупроводниковый диод;
Thyristor - упрощенная модель тиристора;
Detailed thyristor - уточненная модель тиристора;
IGBT - силовой биполярно-полевой модуль типа JGBT;
Universal Bridge - универсальный модуль моста.
Некоторое удивление может вызвать отсутствие модели биполярного транзистора. Отчасти это связано с тем, что в последнее время силовые биполярные транзисторы вытесняются полевыми транзисторами, а отчасти и тем, что пользователь (в случае необходимости) может составить подсистему биполярного транзистора, например на основе модели идеального ключа.
