Раздел Sources (Источники)
После перехода к разделу Sources (Источники), на экране появляется окно изображенное на рисунке 2.19.
Блоки, входящие в раздел Sources (Источники), предназначены для формирования сигналов, обеспечивающих управление работой S-модели в целом или отдельных ее частей. Все блоки-источники имеют по одному выходу и не имеют входов. К важнейшим из них относятся:

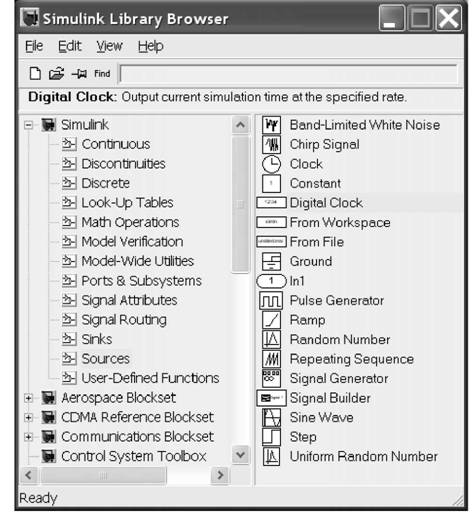

Рисунок 2.19 - Блоки Sources (Источники)
Band-Limited White Noise - генератор белого шума с ограниченной полосой;
Chirp Signal - генератор гармонических колебаний с частотой, линейно изменяющейся во времени;
Clock - источник непрерывного временного сигнала;
Constant - формирует постоянную величину (скаляр, вектор или матрицу);
[1] Digital clock - формирует дискретный временной сигнал;
Pulse Generator - генератор импульсных сигналов;
Ramp - создает линейно нарастающий/убывающий сигнал (сту- пеньку по скорости или импульсный сигнал);
Random Number - источник дискретного сигнала, амплитуда которого является случайной величиной, распределенной по нормальному закону;
Signal Builder - позволяет задать сигнал созданный пользователем;
Signal Generator - создает по выбору непрерывный колебательный сигнал одной из волновых форм: синусоидальная, прямоугольная, треугольная и случайная;
Sine Wave - генерирует гармонический сигнал;
Step - генерирует сигнал в виде одиночной ступеньки (скачкообразный сигнал) с заданными параметрами (начала ступеньки и ее высоты);
Uniform Random Number - источник дискретного сигнала, амплитуда которого является случайной равномерно распределенной величиной.
Два блока из раздела Sources обеспечивают использование в модели данных, полученных ранее. Первый из них - From File - предназначен для ввода в S-модель данных, хранящихся в МАТ-файле. Второй - From Workspace - обеспечивает ввод в S-модель данных непосредственно из рабочего пространства MATLAB.
Структура данных в МАТ-файле представляет собой многомерный массив с переменным числом строк, которое определяется числом регистрируемых переменных.
Как и другие блоки библиотеки Simulink, блоки раздела Sources могут настраиваться пользователем. Исключением является блок Clock, работа которого основана на использовании аппаратного таймера компьютера.
