Пакет SimPowerSystems

Пакет SimPowerSystems в программе Simulink 5 это новая, существенно переработанная версия пакета Power Systems Bloclset 2.0, который входил в состав программы Simulink 4.

Пакет служит для моделирования энергетических (силовых) систем и устройств. Этот пакет занимает особое положение, поскольку больше, чем другие пакеты, ориентирован на моделирование технических устройств и систем вполне конкретного назначения. Именно данный пакет мы использовали для моделирования электрических устройств, описанных в третьей части пособия.

Функционально полный набор библиотек и компонентов, превосходный графический интерфейс пользователя системы Simulink, обширные вычислительные возможности базовой матричной системы MATLAB, высокая степень достоверности имитации (моделирования) энергетических устройств и систем и превосходная степень визуализации результатов мо- делирования — все это сделало пакет SimPowerSystems одним из лучших среди пакетов такого рода, доступных для установки на персональных компьютерах с операционной системой Windows 95/98/2000/ОТ/ХР.

В окне браузера библиотек Simulink можно выбрать библиотеку SimPowerSystems. Состав данного пакета представлен на рисунке 2.35.

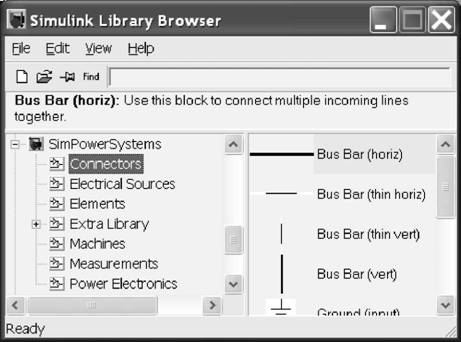

Рисунок 2.35 - Состав пакета SimPowerSystems (на левой панели)

В его состав входят библиотеки следующего назначения: • Connectors - подключающие устройства;

Electrical Sources - источники электрической энергии и сигналов;

Elements - линейные и нелинейные компоненты электротехнических и электронных устройств;

Extra Library - дополнительные библиотеки специальных энергетических устройств с расширенными возможностями;

Machines - электрические машины;

Measurements - измерительные и контрольные устройства;

Power Electronics - устройства энергетической электроники.

Их применение позволяет создавать модели самых разных энергетических устройств и выполнять их моделирование в режиме работы виртуальных устройств. Это дает наглядное представление о работе реальных устройств.

При указании параметров компонентов и единиц измерения при настройке блоков используются обозначения, приведенные в таблице 5 (в

скобках даны обозначения, принятые в русскоязычной литературе): Таблица 5 - Обозначение электротехнических параметров

В этой таблице приведены лишь основные параметры и единицы измерения. Некоторые из параметров будут рассмотрены по мере описания моделей.
