Моделирование цепей переменного токаДля моделирования выберем схему изображенную на рисунке 4.5. В ее состав, кроме пассивных элементов R, L и C, входят амперметры и вольтметры, и в частности приборы для измерения активной Р и реактивной Q мощности
Рисунок 4.5- Схема цепи переменного тока
Рисунок 4.6 - Модель цепи переменного тока
Схема модели дана на рисунке 4.6. Для измерения токов и напряжений используем блоки Multimeter и Рowergui. В блоке Multimeter включим опцию Plot selected measurement. Она позволяет вывести график выбранной величины, у нас это входное напряжение. Результаты моделирования возникают в окне Powergui/ Steady-State Voltages and Currents, рисунок 4.7 , там же приведен график входного напряжения.

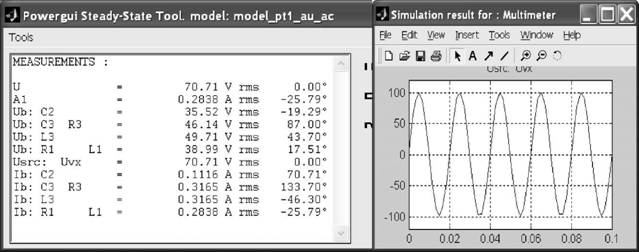

Рисунок 4.7 - Результаты моделирования
Для измерения мощности в цепях переменного тока удобно использовать блок Active & Reactive Power. На его входы через блоки Voltage Measurement и Current Measurement подают напряжение (верхний вход) и ток (нижний вход). Подключенный к выходу блока дисплей индицирует активную и реактивную (нижняя цифра) мощности.
