Моделирование трехфазных цепейДля моделирования трехфазных цепей потребуется использовать блоки трехфазных источников и нагрузок. Составление модели из однофазных элементов, увеличивает количество блоков, не давая преимуществ.
Будем моделировать четырехпроводную трехфазную цепь при соединении обмоток генератора и фазных нагрузок приемника в звезду.
В модели будем использовать три новых блока: трехфазный источник напряжения (Inductive source with neutral); однофазная нагрузка задаваемая величинами активной и реактивной мощности (Series RLC Load) и блок измерения трехфазных токов и напряжений (Three-Phase V-I Measurement). Окно настройки трехфазного источника питания приведено на рисунке 4.11.

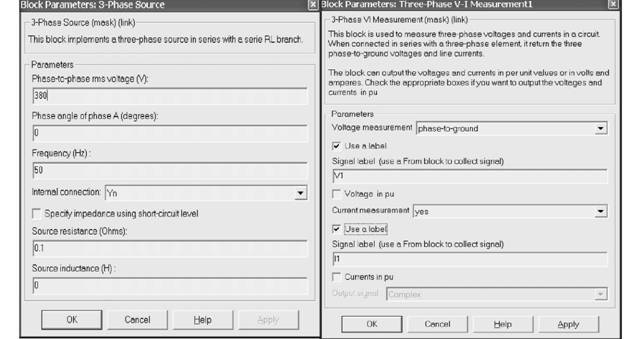

Рисунок 4.11 - Окон настройки трехфазного источника питания и блока измерения в трехфазных цепях
В нем задаются амплитуда напряжения, начальная фаза напряжения фазы А, частота и внутренние параметры источника (сопротивление и индуктивность фазы генератора). Введем параметры источника указанные на рисунке 4.11,а.
Если вид окна после его открытия отличается от приведенного выше, нужно убрать галочку в пункте Specity impedance using short-circuit level.
