Моделирование трехфазных цепейОкно настройки параметров блока Three-Phase V-I Measurement приведено на рисунке 4.11,б. Описание блока дано в самом окне (по английски). Данный блок может заменить в трехфазных цепях блок Multimeter, так как измеренные им величины наблюдаются в окне блока Powergui. В окне блока следует установить вариант измерения напряжений (фаза- ноль) или (фаза-фаза). Удобно включить метки напряжений и токов, поставив, галочки в пунктах меню Use label.
Окно настройки параметров нагрузки приведено на рисунке 4.12.

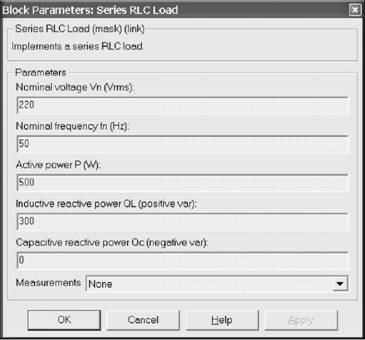

Рисунок 4.12 - Окно настроек параметров нагрузки
Здесь задаются только действующее напряжение и частота нагрузки (220 В, 50 Гц), которые должны быть равны действующему напряжению и частоте источника, активная и реактивная мощности нагрузки (500 Вт и 300 Вар). В нашем случае установлена только индуктивная мощность нагрузки, емкостная составляющая отсутствует. Схема модели показана на рисунке 4.13.

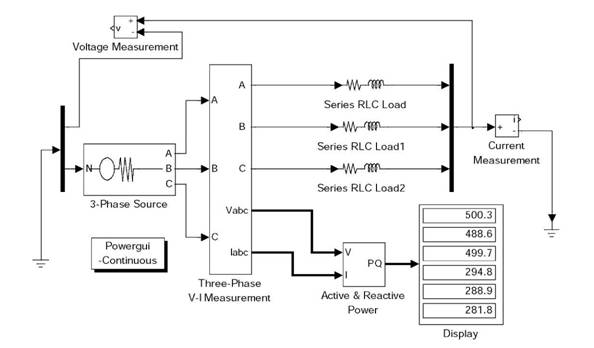

Рисунок 4.13 - Модель трехфазной цепи

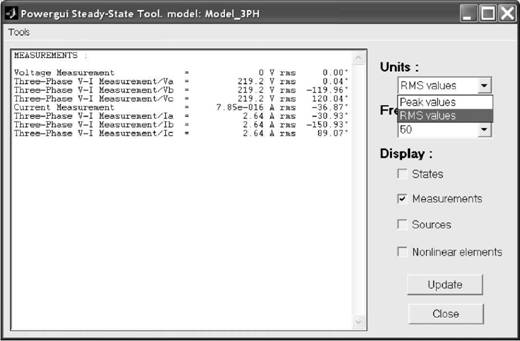

Рисунок 4.14 -Окно блока Рowergui с измеренными параметрами цепи
Окно блока Рowergui показано на рисунке 4.14. Здесь кроме напряжений и токов в фазах, измеряются напряжение П^ и ток . Данные в окне блока могут быть представлены в виде пиковых (амплитудных) значений, либо в виде действующих. В последнем случае, необходимо в выпа- дающем списке Units выбрать строку RMS values. При этом рядом со значениями токов и напряжений появляется надпись - rms.
Аналогично можно смоделировать и трехфазную цепь при соединении в треугольник.
