Для визуализации полученного переходного процесса можно использовать как осциллограф, так и блок Multimeter с включенной опцией Plot selected Measurements. При использовании данного блока, необходимо установить соответствующие опции в окнах настройки элементов. Для индикации скачка напряжения и формы тока в цепи, в окнах настройки блоков R2 и Series RLC Branch1 установлены опции Branch voltage и Branch current, соответственно. Результат моделирования приведен на

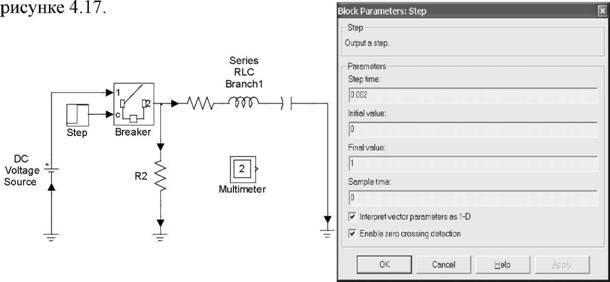

Рисунок 4.16 - Модель цепи RLC с блоком Breaker и окно настроек блока Step

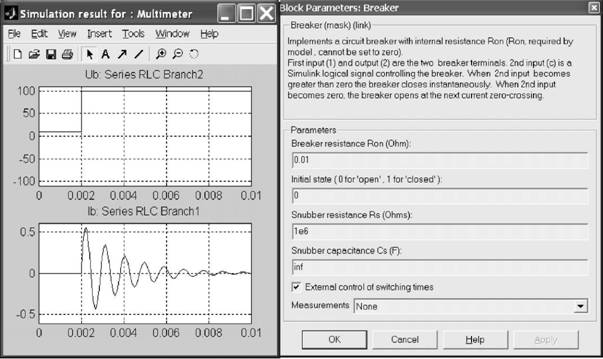

Рисунок 4.17 - Результат моделирования и окно настройки блока
Breaker
Как видим, вид переходного процесса не изменился, что естественно, но данная модель позволяет определить реакцию цепи и на другие виды воздействия.
