Рассмотрим процесс включения цепи на переменное напряжение. Для этого заменим источник постоянного напряжения в модели на источник переменного напряжения амплитудой 100 В и частотой 50 Гц.
Параметры схемы возьмем такие: R=1 Ом; L=0,021 Гн; C=100 мкФ.

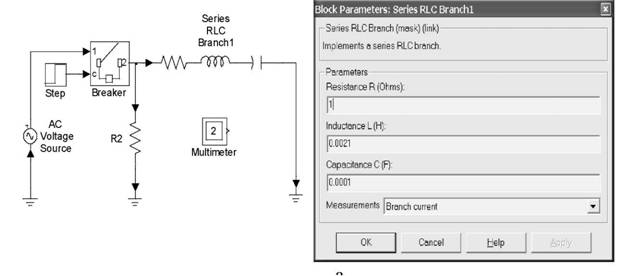

Изменим, момент включения. Окна настроек блоков Series RLC Branch1 и Step приведены на рисунке 4.18,а.
Рисунок 4.18 - Схема модели, результат моделирования и окна настроек
блоков Series RLC Branchl и Step

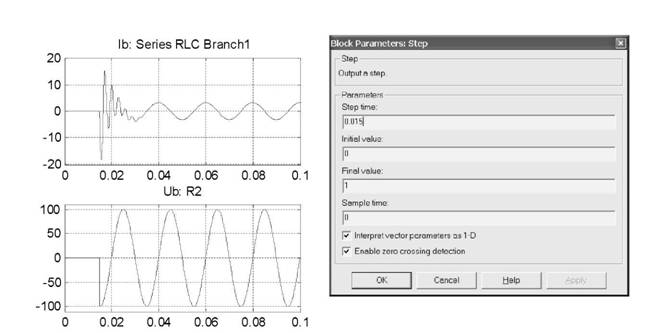

Схема модели и результаты моделирования также приведены на рисунке 4.18,б.
Для формирования результата моделирования в документе была использована команда Edit/Copy Figure меню окна Simulation result for: Multimeter. По данной команде в буфер обмена копируется графики с результатами моделирования, но без меню. Окаймляющие графики поля могут быть цвета полей окна осциллографа, белого цвета или прозрачные. Характеристики копирования устанавливаются в меню Fail/Preferences /Figure Copy Template/Copy Options.
