Моделирование схем с электрическими машинами

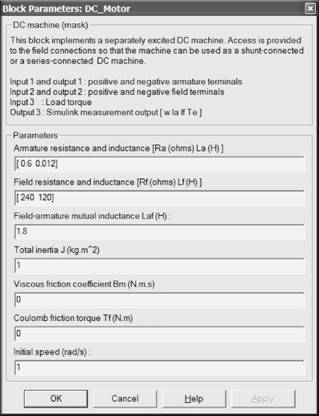

Рисунок 4.22 - Окно настроек блока DC_Motor
Работа субмодели двигателя соответствует принципу работы машины и ясна из рисунка. Окно настроек двигателя приведено на рисунке 4.22.
В окне дается краткое описание блока с указанием назначения выводов.
В поле Armature resistance and inductance вводятся в виде вектора сопротивление якоря в Ом и индуктивность в Гн.
В поле Field resistance and inductance вводят сопротивление и индуктивность обмотки возбуждения, соответственно.
В поле Field- Armature mutual inductance Laf вводят коэффициент взаимоиндукции между обмотками возбуждения и якоря, в Гн.
В поле Total inertia J вводят приведенный к якорю полный момент инерции в кгм2.
В поле Viscous friction coefficient Bm вводят коэффициент вязкого трения в Нмс.
В поле Coulomb friction torque Tf вводят момент сухого трения в Нм.
В поле Initial speed вводят начальную скорость вращения вала, она необходима для начала вычислений и может быть весьма низкой. По умолчанию 1 рад/с.

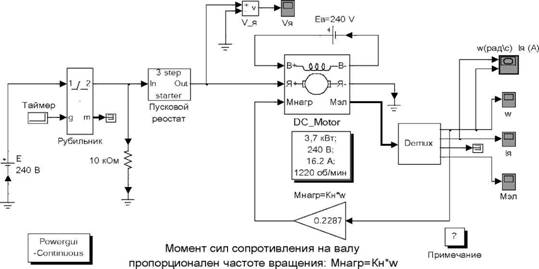

Схема модели изображена на рисунке 4.23,а.
Рисунок 4.23 - Схема модели и субмодели блока «Пусковой реостат»
В ней к источнику постоянного тока напряжением 240 В, через пусковой рубильник и пусковой реостат подключен двигатель постоянного тока, нагрузка которого пропорциональна частоте вращения.
