Схема работает таким образом. Через 0,05 с после начала моделирования включается «Рубильник» (блок Ideal Switch, переименованный в «Рубильник»). Затем последовательно через 2,8; 4,8; 6,8 секунд включаются контакторы (блоки Breaker) в блоке «Пусковой реостат», последовательно закорачивая ступени пускового сопротивления.
Данный блок является субмоделью, схема которого приведена на рисунке 4.23,б. Наименование блоков субмоделей нами не изменялось.
Рисунок 4.24 - Напряжение и ток якоря
Рисунок 4.25 - Момент и частота вращения

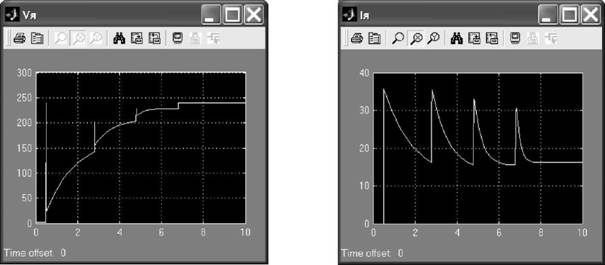

В результате двигатель начинает разгоняться. Зависимость напряжения, подаваемого на двигатель от времени показана на рисунке 4.24, слева, зависимость тока якоря от времени на рисунке 4.24, справа.
