Пакет для моделирования Simulink
Для загрузки примеров используется (как обычно) команда Open в меню File браузера библиотеки Simulmk. В окне с названием Open надо войти в указанную папку и выбрать подходящий пример. Окно Open можно растянуть для получения более полного обзора файлов демонстрационных примеров (рисунок 2.3).
При открытии нужного примера - появляется окно редактирования графической модели устройства (рисунок 2.4).
Интерфейс окна моделирования Simulink полностью соответствует стилю интерфейса типичных приложений Windows 95/98/NT/2000, в том числе интерфейсу системы MATLAB. В то же время он концептуально строг, чтобы не досаждать пользователю многочисленными «излишествами» стандартного интерфейса Windows 95/98/NT/2000. Меню системы содержит следующие пункты:
File - работа с файлами моделей и библиотек (их создание, сохранение, считывание и печать);
Edit - операции редактирования, работа с буфером обмена и создание подсистем;
View - управление отображением панели инструментов и строки состояния;
Simulation - управление процессом моделирования (старт, пауза, вывод окна настройки параметров моделирования);
Format - операции форматирования модели (смена шрифтов, редактирование надписей, повороты блоков, использование тени от блоков, операции с цветами линий блоков, их фоном и общим фоном;

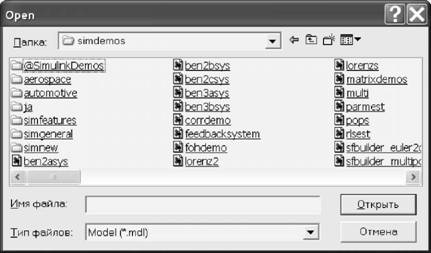

Рисунок 2.3 - Библиотека примеров моделей

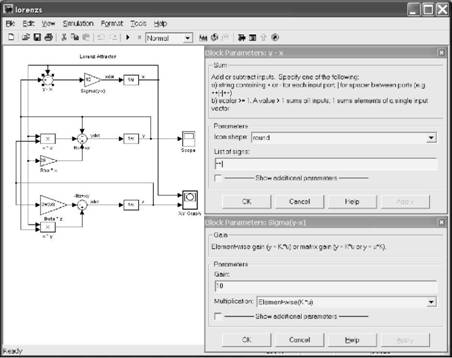

Рисунок 2.4 - Пример модель созданной в пакете Simulmk
(модель аттрактора Лоренца)
Tools - управление видом анализа (в линейной области и в режиме реального времени RTW).
