Параметры моделирования
Перед запуском модели нужно установить общие параметры моделирования. Для этого выполним команду Simulation Parameters в меню Simulation окна Simulink. На фоне окна модели (на рисунке не показано), появится окно установки параметров моделирования, показанное на рисунке 2.5.
Это окно имеет ряд вкладок с довольно большим числом параметров. По умолчанию, открыта вкладка - Solver (Решатель). Она позволяет установить параметры решающего устройства системы моделирования Simu- link.

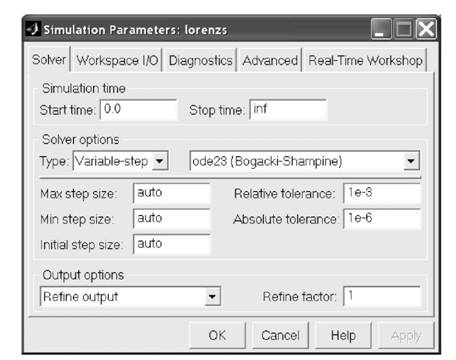

Рисунок 2.5 - Окно параметров моделирования
К числу важнейших параметров решателя относится время моделирования - Simulation time. Оно задается начальным временем Start time (обычно 0) и конечным временем Stop time (в нашем случае бесконечность inf). Равенство Stop time бесконечности означает, что моделирование будет происходить бесконечно долго, пока мы не прервем его. Однако рекомендуется задавать конечные значения Stop time.
Стоит отметить, что время моделирования - величина довольно условная. Не следует думать, что Stop time=50 означает моделирование в течение 50 секунд. Точного соответствия между временем моделирования в секундах и заданным значением нет. Реальное время моделирования сильно зависит от быстродействия компьютера, на котором выполняется моделирование.
