Запуск процесса моделирования
Вернемся к уже описанному аттрактору Лоренца. Файл deedemo2 дает пример задания системы дифференциальных уравнений для аттрактора Лоренца в явном виде и их решения (рисунок 2.8).
Нетрудно заметить, что результат решения совпадает с результатом моделирования, представленным на рисунке 2.7.

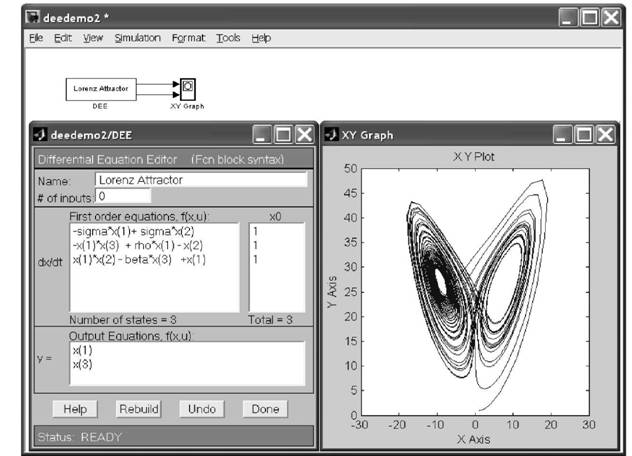

Рисунок 2.8 - Применение решателя дифференциальных уравнений
В системе MATLAB одну и ту же задачу можно решать рядом способов. В этом случае получение одинаковых результатов дает дополнительную гарантию правильности решения и корректности создаваемых моделей.
Помимо самой модели в окне ее редактирования можно вводить текстовые комментарии (аннотации) и гиперссылки в виде прямоугольников разного размера с надписями.

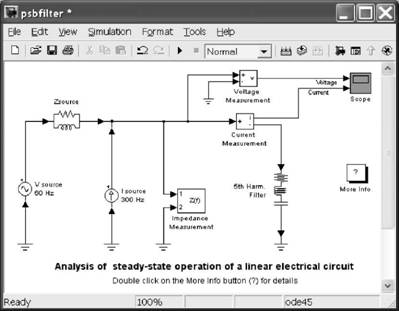

Рисунок 2.9 - Модель линейного фильтра

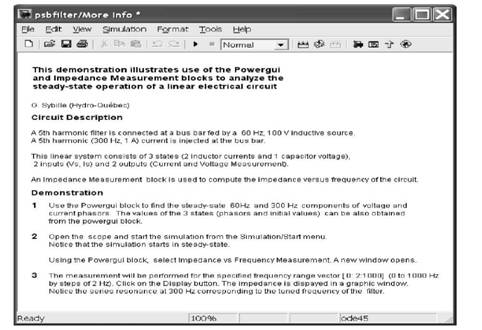

Рисунок 2.10 - Информационное окно
На рисунке 2.9, который представляет модель линейного фильтра, приведена гиперссылка на информационное окно, показанное там же. При активизации гиперссылки (это квадратик со знаком ?) выводится информационное окно (рисунок 2.9).
Конечно, информацию в окно можно вводить и на русском языке.
