Раздел Sinks
После перехода к разделу Sinks на экране появляется окно изображенное на рисунке 2.12.
В этом разделе размещены три группы блоков, не имеющих выходов (только входы)
блоки, которые при моделировании играют роль смотровых окон, к ним относятся:
o блок Scope (Floating Scope), который выводит график зависимости величины, подаваемой на его вход, от модельного времени;
o блок XY Graph с двумя входами, обеспечивающий построение графика зависимости одной моделируемой величины (один вход) от другой (второй вход);
o блок Display с одним входом, предназначенный для отображения численных значений входной величины;
блоки для сохранения результатов:
o блок То File, обеспечивающий сохранение результатов моделирования в файле; o блок То Workspace, сохраняющий результаты в рабочем пространстве;
блоки управления моделированием и связи:
o Stop Simulation, который позволяет прервать моделирование при выполнении некоторых условий, блок срабатывает в случае, когда на его вход поступает ненулевой сигнал;
Out1 (Выходной порт) обеспечивают связь между подсистемами модели по информации;
Terminator (Ограничитель) могут использоваться в качестве заглушек для тех выходных портов, которые по какой-либо причине оказались не подключенными к другим блокам S- модели.

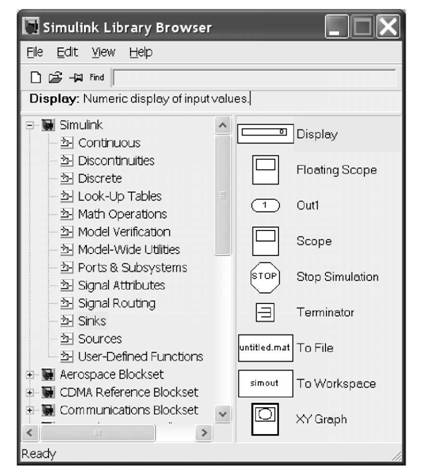

Рисунок 2.12 - Блоки раздела Sinks Рассмотрим эти блоки подробнее.
