Блок Scope
Блок Scope (виртуальный осциллограф) пожалуй, самое важное из регистрирующих устройств. Он позволяет представить результаты моделирования в виде временных диаграмм тех или иных процессов в форме, напоминающей осциллограммы современного высокоточного осциллографа с оцифрованной масштабной сеткой (и к тому же лучами разного цвета). Важно отметить, что виртуальные осциллографы фиксируют параметры любого типа, а не только электрические. Это придает некоторым виртуальным приборам уникальный характер. Например, об осциллографе, фиксирующем не только электрические сигналы, но и перемещения механических объектов, изменения температуры или давления и вообще изменения любых физических величин, даже крупные физические лаборатории могут только мечтать.
Мы уже приводили пример применения осциллографа, для контроля формы сигналов при моделировании аттрактора Лоренца.
Для настройки параметров блока следует после установки блока в поле сборки схемы дважды щелкнуть мышью на его изображении. В результате появится окно Scope. Для управления параметрами графиков и выполнения над ними различных действий в окне имеется панель инструментов, содержащая 11 пиктограмм, назначение которых указано на рисунке 2.13.
Запись

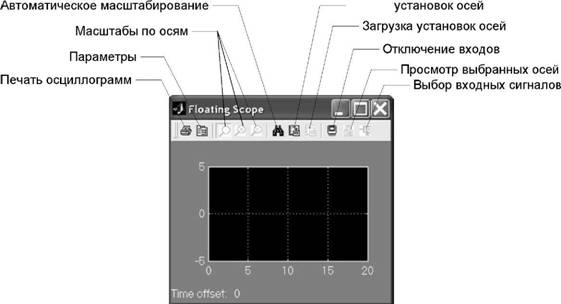

Рисунок 2.13 - Окно блока Scope
Размер и пропорции этого окна можно изменять произвольно, используя мышь. По горизонтальной оси откладываются значения модельного времени, а по вертикальной - значения входной величины, соответствующие этим моментам времени. Если входная величина блока Scope представляет собой вектор, в окне строятся графики изменения всех элементов этого вектора, т е столько кривых, сколько элементов во входном векторе, причем, каждая - своего цвета. Одновременно в окне может отображаться до 30 кривых.
