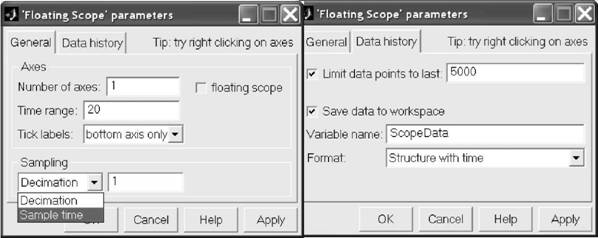

При нажатии на пиктограмму Parameters (Параметры) открывается окно изображенное на рисунке 2.14 слева. Вторая вкладка этого окна показана справа.
Это окно имеет две вкладки: General, которая обеспечивает выбор дискретности измерения отображаемых величин Data history, которая позволяет задавать максимальный объем и способ хранения отображаемых в окне Scope данных. Объем сохраняемых данных (опция Limit rows to last) вводится в поле ввода. Способ хранения задается при помощи опции Save data to workspace. Если она установлена, то отображаемые в окне Scope данные сохраняются в рабочем пространстве в виде матрицы аналогичной по структуре М-файлу. Имя матрицы указывается в строке ввода Variable name (по умолчанию - ScopeData)
Рисунок 2.14 - Окно Parameters виртуального осциллографа
Опция Number of axes позволяет превратить осциллограф в многоканальный. По умолчанию опция равна 1.
Опция Floating scope предназначена для изменения способа использования блока Scope в блок-схеме. Когда она установлена то Scope отображается как блок без входа (если он был связан по входу с другими блоками, то эти связи обрываются). При этом выбор пункта Decimation позволяет задать дискрет измерения характеристик системы в виде целого числа шагов (дискретов) времени, а выбор пункта Sample Time - дискрет изменения модельного времени. Для ввода требуемых значений используется строка ввода, расположенная правее списка. По умолчанию дискрет (шаг) по времени равен нулю, т.е. модельное время предполагается непрерывным, а дискретность измерения равна единице, т.е. измерение осуществляется на каждом шаге времени, которая позволяет установить параметры осей.
В нижней части окна расположены кнопки: ОК (Применить и закрыть вкладку); Apply (Применить); Help (Справка) и Cancel (Закрыть).
На вкладке устанавливается верхний предел модельного времени, отображаемого на оси абсцисс (поле Time range).
Любые произведенные в окне Properties изменения оказывают влияние на окно Scope лишь в случае, если после их ввода нажата кнопка Apply в нижней части окна Properties или ОК.
