Блок XY Graph

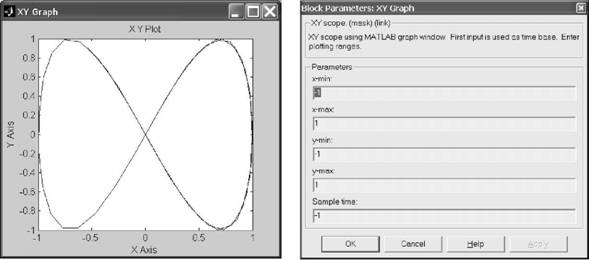

Этот блок также представляет собой смотровое окно. В отличие от Scope, он имеет два входа: на первый подается сигнал, значения которого откладываются по горизонтальной оси графика, а на второй - по вертикальной оси. Если перетащить этот блок в поле блок-схемы, а затем выполнить на его изображении двойной щелчок, то появится окно настройки блока (рисунок 2.15, справа). Оно позволяет установить пределы изменений входных величин, внутри которых будет выводиться график зависимости второй величины от первой, а также задать дискрет по времени.
Рисунок 2.15 - Блок-схема модели для получения фигур Лиссажу
Если теперь в меню Simulation (Моделирование) окна блок-схемы выбрать команду Start (Запуск), то по окончании расчетов в окне блока XY Graph появится изображение, приведенное на рисунке 2.16.
Рисунок 2.16 - Окно установок блока XY Graph
Приведем пример использования блока XY Graph. Для этого в окно блок-схемы из окна library Simulink/Sinks перетащим изображение этого блока, а из окна Library Simulink/Sources - два блока-источника Sine Wave. Соединим выходы блоков-источников со входами блока XY Graph. Получим блок-схему, приведенную на рисунке 2.15.
