Блоки То File и То Workspace
Блок То File обеспечивает запись значений величины, поданной на его вход, в МАТ-файл для использования их в других S-моделях. Окно настроек блока показано на рисунке 2.18 слева. Блок имеет следующие параметры настройки:
File name - имя МАТ-файла, в который будут записываться значения входной величины; по умолчанию - untitled mat; имя файла выводится на изображении блока в блок-схеме;
Variable name - имя переменной, по которому можно будет обращаться к данным, записанным в файле (для того чтобы просмот- реть или изменить их в командном окне MATLAB); по умолчанию используется системное имя ans;
Decimation - дискретность (в количестве дискретов времени) записи данных в файл;
Sample Time - величина дискрета времени для данного блока.
Блок То Workspace предназначен для сохранения данных в рабочем пространстве системы MATLAB. Данные записываются в виде матрицы, структура которой отличается от структуры данных в МАТ-файле тем, что:
значения сохраняемых величин расположены по строкам, а не по столбцам;
Блок имеет 5 параметров настройки, (рисунок 2.18 справа):
Variable name - имя, под которым данные сохраняются в рабочем пространстве (по умолчанию - simout); Limit data points to last - максимально допустимое число точек, т. e. значений записываемых данных; по умолчанию задается константой inf (данные регистрируются на всем интервалемоделирования);
Decimation и Sample Time имеют тот же смысл, что и ранее;
Save format - формат сохранения данных.

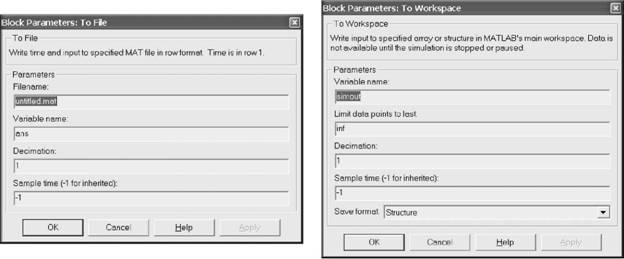

Рисунок 2.18 - Настройки блоков То File и То Workspace
