Блок Constant
Блок предназначен для установки констант, применяемых при моделировании. Он имеет один параметр настройки — Constant value, который может быть введен и как вектор-строка из нескольких элементов по общим правилам MATLAB. Пример приведен на рисунке 2. 20.
Блок Signal Generator
Окно настройки этого блока выглядит так, как показано на рисунке 2.21. Как видно, в параметры настройки входят:
Wave form - позволяет выбрать одну из следующих форм периодического процесса: o sine - синусоидальные волны; o square - прямоугольные волны; o sawtooth - треугольные волны; o random - случайные колебания;
Amplitude - определяет значение амплитуды колебаний;
Frequency - задает частоту колебаний;
Units - позволяет выбрать одну из единиц измерения частоты; Расчет электрических цепей несинусоидального тока Для расчета цепей несинусоидального тока напряжения источника или ЭДС должны быть представлены рядом Фурье. Основывается расчет на принципе наложения, согласно которому мгновенное значение тока в любой ветви равно сумме мгновенных значений токов отдельных гармоник. Расчет выполняют для каждой из гармоник в отдельности с использованием известных методов расчета цепей. Сначала выполняют расчет токов и напряжений, возникающих от действия постоянной составляющей ЭДС, затем — возникающих от действия первой гармоники ЭДС и т.д.

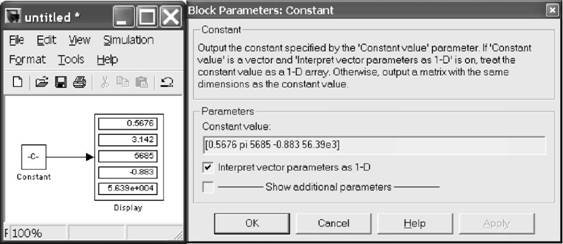

Рисунок 2.20 - Пример применения блока Constant

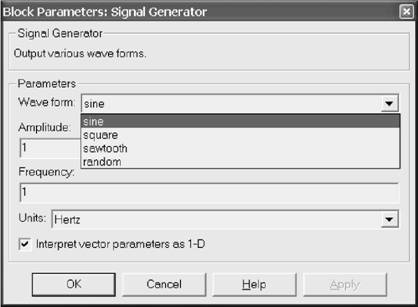

Рисунок - 2.21 - Окно настроек блока Signal Generator
Hertz (Герцы) или Rad/Sec (радианы в секунду).
