Блок Step
Блок обеспечивает формирование управляющего сигнала в форме ступеньки (или, как говорят, скачкообразного постоянного сигнала). Блок имеет 3 основных параметра настройки, рисунок 2.22, слева:
Step time (время начала ступеньки, те время скачка сигнала) - определяет момент времени, в который происходит скачкообразное изменение сигнала, по умолчанию принимается равным 1;
Initial value (начальное значение) - задает уровень сигнала до скачка, исходное значение - 0;
Final value (конечное значение) - задает уровень сигнала после скачка, значение его по умолчанию - 1;
Рассмотрим пример использования блока. Перетащим посредством мыши из окна библиотеки источников в окно S-модели блоки Step а из окна библиотеки приемников - блок Scope и соединим их.
Установим следующие параметры настройки блока Step time - 3,5, Initial value - -2, Final value - 3. После активизации моделирования (команда Start из меню Simulation) получим в окне Scope картину, представленную на рисунке 2.22.

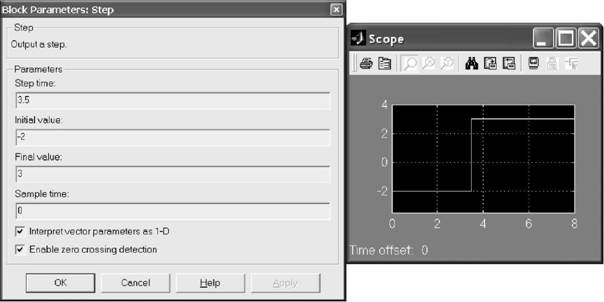

Рисунок 2.22 - Настройки и сигнал на выходе блока Step
