Блок Ramp
Блок формирует постоянно нарастающий сигнал и имеет следующие параметры настройки:
Slope - значение крутизны наклона прямой к оси времени;
Start time - время начала действия нарастающего сигнала;
Initial output - значение сигнала в момент начала его действия.
На рисунке 2.21 приведен результат применения блока Ramp при следующих значениях параметров Slope - 1, Start time - 3, Initial output - 3.
Блок Sine Wave
Блок Sine Wave имеет такие настройки:
Amplitude - определяет амплитуду синусоидального сигнала;
Frequensy (rad/sec) - задает частоту колебаний в радианах в секунду;
Phase (rad) - позволяет установить начальную фазу в радианах;
Sample time - определяет величину дискретности по времени задания значений синусоидального сигнала.
На рисунке 2.24 представлен результат применения блока при следующих значениях параметров Amplitude - 4,5, Frequensy - 1 радиан в секунду и Phase - я/2 радиан.
Отличия этого блока от генератора синусоидальных колебаний в блоке Signal Generator состоят в следующем:
в рассматриваемом блоке можно устанавливать произвольную начальную фазу;
в нем нельзя задать частоту в Герцах.

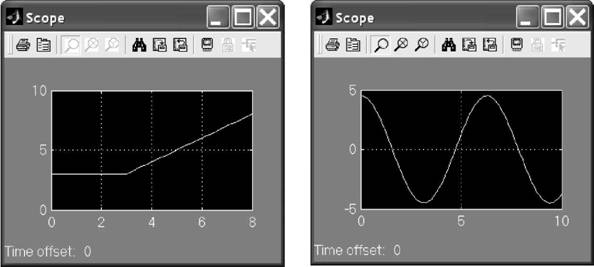

Рисунок 2.23 - Сигнал блока Ramp Рисунок 2.24 - Сигнал блока Sine
Wave
