Блок Repeating Sequence
Этот блок содержит две настройки:
Time values - вектор значений времени, в которых заданы значения выходной величины;
Output values - вектор значений выходной величины, которые она должна принять в указанные в первом векторе соответствующие моменты времени.
Блок обеспечивает генерирование колебаний с периодом, равным разности между последним значением вектора Time values и значением первого его элемента. Форма волны внутри периода представляет собой ломаную, проходящую через точки с указанными в векторах Time values и Output values координатами.

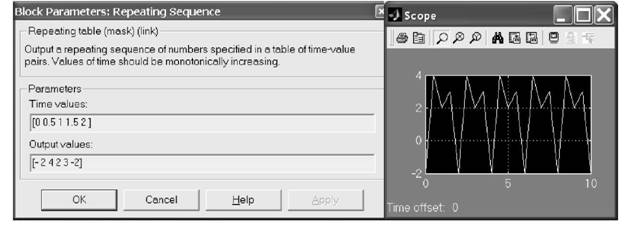

В качестве примера справа на рисунке 2.25 приведено изображение процесса сгенерированного блоком Repeating Sequence, при параметрах настройки указанных на рисунке 2.25 слева.
Рисунок 2.25 - Настройки и выходной сигнал блока Repeating Sequence
