Блок Pulse Generator
Блок генерирует последовательности прямоугольных импульсов. В число настраиваемых параметров этого блока входят (рисунок 2.26):
Amplitude - амплитуда сигнала (высота прямоугольного импульса),
Period (secs) - период сигнала, отсчитываемый в секундах;
Pulse width (% of period) - ширина импульса в процентах от периода;
Phase delay (secs) - величина задержки импульса относительно начала процесса в секундах;
Pulse type - тип импульсов (привязанный к времени или к шагам дискрет времени модели).

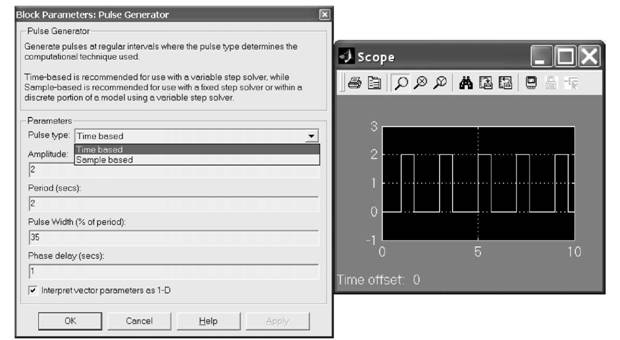

Рисунок 2.264 - Настройки и сигнал блока Pulse Generator
