Блок Chirp Signal
Этот блок генерирует синусоидальный сигнал единичной амплитуды и переменной частоты, при чем частота колебаний изменяется во времени по линейному закону. В соответствии с этим в нем предусмотрены следующие параметры настройки (рисунок 2.27):

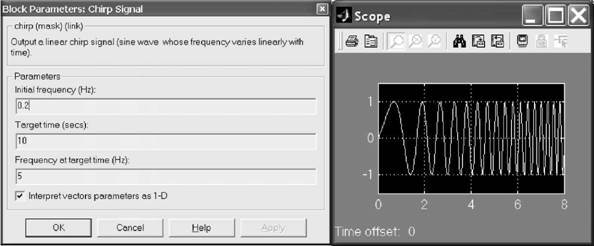

Рисунок 2.27 - Нгастройки и выходной сигнал блока Chirp Signal
[1] Initial frequency (Hz) - начальное значение (при t = 0) частоты (в Герцах);
Target time (seсs) - другой (больше нуля) момент времени (в секундах);
Frequency at target time (Hz) - значение частоты в этот второй момент времени.
