Раздел Continuous
Непрерывные (Continuous) блоки также играют важную роль в создании математических моделей многих устройств. Достаточно отметить электрические фильтры, построенные на таких компонентах (например, на операционных усилителях), широко используемые в технике электро- и радиосвязи, или математические блоки, применяемые в аналоговых ЭВМ. На рисунке 2.297 представлен раздел библиотеки Continuous с непрерывными компонентами.

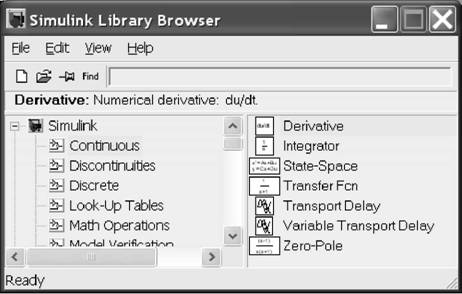

Рисунок 2.29 - Раздел библиотеки с непрерывными блоками
Среди блоков этой библиотеки особое значение имеют блоки дифференцирования и интегрирования, выполняющие широко распространенные операции высшей математики, а также блоки временной задержки и решения уравнений и систем уравнений,
Дифференцирующий блок Derivative
Дифференцирующий блок Derivative служит для численного дифференцирования входных данных (сигналов). У блока нет никаких параметров настроек. Его окно установки параметров дает только информацию о назначении блока. Блок часто применяется при моделировании решения дифференциальных уравнений и с успехом может быть использован при анализе переходных процессов в электрических цепях.
